Información Básica.
No. de Modelo.
ZD-PA-500/3000M-100W
banda de frecuencia
personalizado
tensión de trabajo
32V Max
puerto rf de salida
SMA-Kfb
consumo de corriente
12a
Paquete de Transporte
by Box
Especificación
210*101*28.5MM
Marca Comercial
ZD TECH
Origen
China
Código del HS
8517709000
Capacidad de Producción
2000pieces/Month
Descripción de Producto

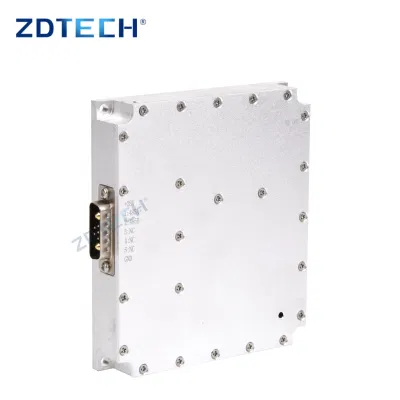

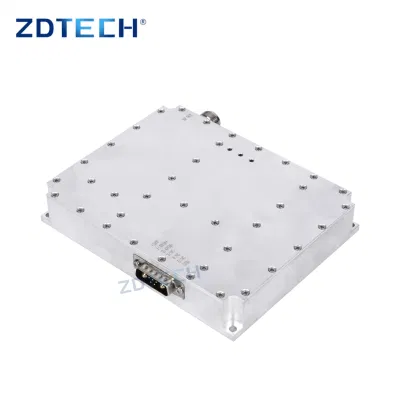

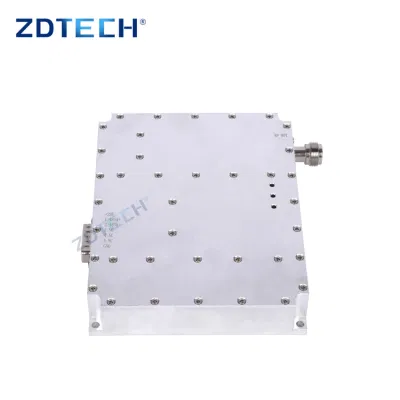

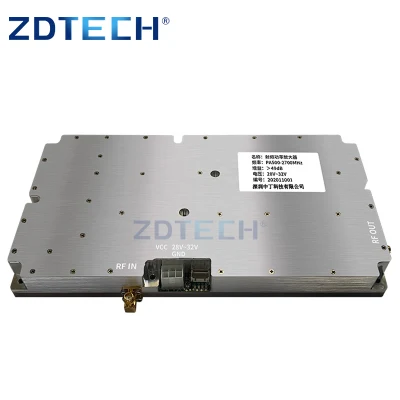

500-3G-100W amplificador de potencia
1. parámetros técnicos de RF
| Paraméteres (Símbolo) (Min) (Típ.) (Máx.) (Unidad) | |||||
Frecuencia de funcionamiento | Frec | 0,5 | 3 | GHz | |
Potencia de salida CW | PSAT | 50 | DBm | ||
Potencia de entrada | PIN | 3 | DBm | ||
Ganancia de potencia @ldb | Ganancia | 47 | 50 | De | |
Planicidad de ganancia de señal pequeña | △G | ±2,0 | ±2,0 | De | |
Consumo de Gurrent | R | 12 | R | ||
| Entrada VSWR | VSWRin | 2,0 | |||
Intermodulación de tercer orden | IMD3 | 25 | DBC | ||
Armónicos | 2ndHarmonic | -15 | DBC | ||
Voltaje de funcionamiento | VDC | +28 | 32 | V | |
Tamaño de forma | 210*101*28,5mm | ||||
Interfaz RF | SMA-KFB | ||||
Temperatura de trabajo | -30ºC~+50 | ||||
