Información Básica.
No. de Modelo.
DT-AM-8000J
Paquete de Transporte

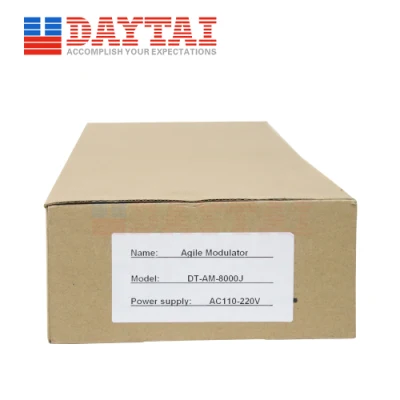

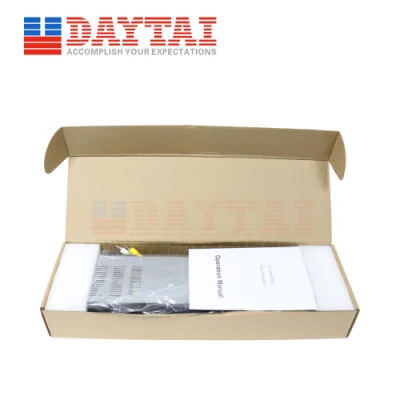

Safe Packaging, Thick Foam Box and Carton
Especificación
ISO 9001, CE, SGS
Marca Comercial
DAYTAI Technology
Origen
Hangzhou, Zhejiang Province, China
Capacidad de Producción
250000 PCS/Month
Descripción de Producto

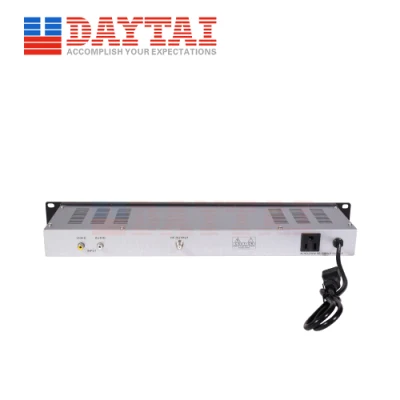

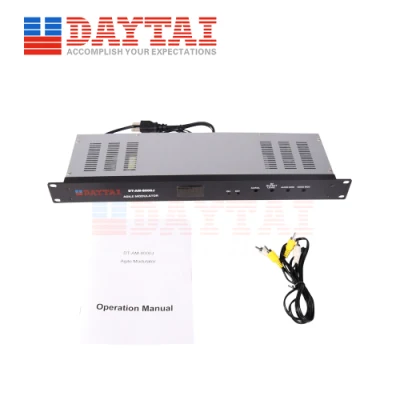

Modulador analógico CATV ágil de audio y video Señales de RF Modulador analógico CATV
Este modulador de TV ágil proporciona señales de RF moduladas de audio y video en un canal de TV seleccionable en todo el rango de frecuencia: 45-870MHz. Se puede utilizar cualquier fuente de audio/video estándar: receptor de satélite, cámara de TV, grabadora de cinta de video o desmodulador de TV. Tres botones en el panel frontal operan en un microprocesador incorporado que selecciona la frecuencia de la portadora de video, la relación de nivel de portadora de video/audio y el índice de modulación de video/audio. Una pantalla de cristal líquido integral, cuya posición en el panel muestra la selección realizada. El proceso de modulación opera en una señal IF controlada por cristal local, que a través de SAWF se dirige a una conversión de frecuencia doble que utiliza osciladores locales sintetizados por PLL. El filtrado SAWF proporciona una verdadera respuesta de banda lateral vestigial (VSB) y permite que el modulador se utilice en sistemas de canales adyacentes. Un bucle IF externo permite reemplazar la IF compuesta internamente generada por una IF compuesta alternativa -estéreo o sonido dual-, así como aplicar sistemas de encriptación de señales.
★Características
⊙Control digital. ⊙Salida completa de +55dBmV. ⊙Entradas de video y audio de banda base. ⊙Filtro SAW de triple IF. Alta selectividad de banda lateral vestigial. ⊙Controlado por microprocesador. Botones de selección. Pantalla LCD. ⊙Bucle externo IF, punto de prueba de -20dB en el panel frontal. ⊙Nivel de salida RF ajustable, nivel A/V, índice de modulación de video y audio. ⊙Selección ágil de cualquier canal entre: 45-870MHz. Sistemas: B, G, I, D, K, M, N, L.
★Especificación
| Artículos | Unidades | Especificaciones | | |
| RF | ||||
| Rango de frecuencia | MHz | 47~870 NTSC: CH2~158. PAL-B/G: E2~E12,E21~E69,S2~S41. PAL-D/K: DS1~DS56, Z1~Z42. | ||
| Nivel de salida | dBµV | ≥113 | ||
| Pérdida de retorno | dB | ≥12 | ||
| Desviación de frecuencia de la portadora de video | KHz | ≤±5 | ||
| Rechazo de salida fuera de banda | dB | ≥60 | ||
| Rango de ajuste del nivel de salida | dB | 0 … -20 | ||
| Video | ||||
| Relación señal-ruido de video | dB | ≥50 | ||
| Profundidad de modulación | % | ≥87.5 | ||
| Planitud en banda | dB | ≤±1.2 | ||
| Ganancia diferencial | % | ≤5 | ||
| Fase diferencial | ° | ≤5 | ||
| Retardo de luminancia de crominancia | ns | ≤45 | ||
| Audio | ||||
| Relación señal-ruido de audio | dB | ≥60 | ||
| Distorción de audio | % | ≤1 | ||
| Desplazamiento de frecuencia de modulación de audio | KHz | ±50 | | |
| Energía | | |||
| Suministro de energía | V | AC110~260 | | |
| Consumo máximo de energía | W | 20 | | |
| Físico | | |||
| Dimensión | mm | 483×130×44 | ||
