Información Básica.
No. de Modelo.
Broadband InGaAs Photo-diode
Paquete de Transporte
Box
Especificación
Small
Marca Comercial
ZG
Origen
Mianyang, China
Descripción de Producto

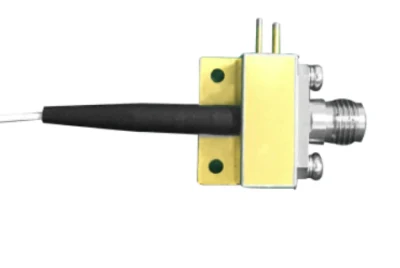

El fotodiodo InGaAs de banda ancha está formado por un chip de fotodiodo y un circuito básico, con la potencia óptica de saturación puede alcanzar 10dBm,miniaturizado y puede in situ sustituir EM169,salida de puerto RF SMA estándar.
Características
Banda ancha
Bajo nivel de ruido
Aplicaciones
RRU
Seguimiento y control de telemetría
Sistema de radar
Parámetro nominal máximo absoluto
Parámetros
Información para pedidos
Características
Banda ancha
Bajo nivel de ruido
Aplicaciones
RRU
Seguimiento y control de telemetría
Sistema de radar
Parámetro nominal máximo absoluto
Parámetro | Símbolo | Condición | Mín | Máx | Unidad |
Tensión de funcionamiento | VPD | - | 3 | 9 | V |
Temperatura de almacenamiento | TS | - | -55 | 85 | ºC |
Temperatura de funcionamiento | Para | - | -40 | 70 | ºC |
Potencia óptica máxima recibida | PIN | - | - | 10 | DBm |
Parámetros
Parámetro | Símbolo | Condición | Mín. | Típ. | Máx. | Unidad |
Potencia óptica de saturación | PD | - | - | 10 | - | DBm |
El ancho de banda de modulación | BW | - | 0,1 | 20 | - | GHz |
Planicidad de amplitud | AF | - | - | 2 | - | DB |
Capacidad de respuesta | Re | - | - | 0,85 | - | UA |
Longitud de onda | λ | - | 1260 | 1310/1550 | 1625 | nm |
Impedancia de salida | RUIANDO | - | - | 50 | - | Ω |
Interfaz óptica | PC FC/A (se puede personalizar) | |||||
Tipo de fibra | Fibra monomodo estándar, diámetro 0,9mm, longitud 1m | |||||
Interfaz de radiofrecuencia (RFI) | SMA | |||||
Tamaño | 17,78mm*12,7mm*8,9mm |
![Broadband Ingaas Photo-Diode with Low Noise for Radar System](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00jMZkKDqGMlcB/Broadband-Ingaas-Photo-Diode-with-Low-Noise-for-Radar-System.webp)
Información para pedidos
ZG | Longitud de onda | Potencia de saturación | Ancho de banda | Conector |
13=1310nm | 10=10dbm | 20=20GHZ | FC/APC | |
15=1550nm | X |
![Broadband Ingaas Photo-Diode with Low Noise for Radar System](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00jnWbmqDISaoN/Broadband-Ingaas-Photo-Diode-with-Low-Noise-for-Radar-System.webp)
![Broadband Ingaas Photo-Diode with Low Noise for Radar System](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00jOVbwZLCpaoF/Broadband-Ingaas-Photo-Diode-with-Low-Noise-for-Radar-System.webp)
![Broadband Ingaas Photo-Diode with Low Noise for Radar System](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00JSzkZFnGyPbI/Broadband-Ingaas-Photo-Diode-with-Low-Noise-for-Radar-System.webp)
![Broadband Ingaas Photo-Diode with Low Noise for Radar System](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00aKgkjQFWbIbh/Broadband-Ingaas-Photo-Diode-with-Low-Noise-for-Radar-System.webp)
