Información Básica.
No. de Modelo.
SWAP007009G4009
número de modelo
Swap007009g4009
rango de frecuencia
0,7ghz~0,9ghz
ganancia de señal pequeña
40db
entrada/salida vswr
relación 2:1
potencia de entrada máxima
20dbm
conectores rf in/out
sma-f
dimensiones
34,4*16,8*8,1 mm (máx.)
peso
50 g (máx.)
Paquete de Transporte
Standard Packing
Especificación
Customised
Marca Comercial
OEM
Origen
Nanjing, China
Capacidad de Producción
300000pices/Year
Descripción de Producto

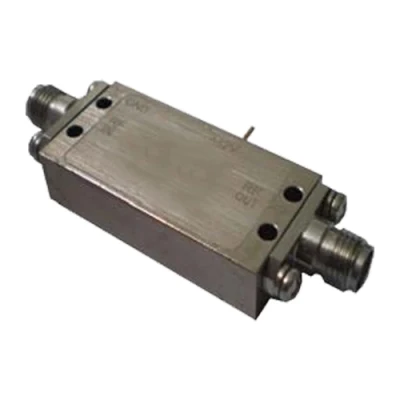

0,7GHz~0,9GHz amplificador de potencia de RF/microondas de baja ruido de banda estrecha Potencia profesional Amplificador de RF
CARACTERÍSTICAS:
Ancho de banda amplio
Bajo consumo de energía
Figura de bajo ruido
Tamaños en miniatura, conector extraíble de campo
Construcción de película fina compacta/resistente
APLICACIONES:
Radio por microondas y VSAT
Militar y espacio
Instrumento de prueba
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00goGhEbKcgfkZ/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00RdqWPAbCGjcs/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
CARACTERÍSTICAS:
Ancho de banda amplio
Bajo consumo de energía
Figura de bajo ruido
Tamaños en miniatura, conector extraíble de campo
Construcción de película fina compacta/resistente
APLICACIONES:
Radio por microondas y VSAT
Militar y espacio
Instrumento de prueba
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00pbGhEmsLhYcK/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
ESPECIFICACIONES ELÉCTRICAS A 25˚C:
Parámetro Mín. Máx. Unidades típicas | ||||
Rango de frecuencia | 0,7 | 0,9 | GHz | |
Ganancia de señal pequeña | 40 | DB | ||
Planicidad de ganancia de señal pequeña | ±0,75 | DB | ||
Ruido Figura | 0,9 | DB | ||
Potencia de salida 1dB compresión | 12 | DBm | ||
IP3 | DBm | |||
Entrada/salida VSWR | 2:1 | Relación | ||
Fuente de alimentación de CC | 12 | Voltio | ||
Actual | 150 | Ma |
CLASIFICACIÓN MEDIOAMBIENTAL:
Parámetro Mín. Máx. Unidades típicas | ||||
Potencia de entrada máxima | 20 | DBm | ||
Temperatura de funcionamiento | -40 | +85 | ˚C | |
Temperatura de no funcionamiento | -55 | 125 | ˚C | |
Humedad relativa (sin condensación) | 95 | % | ||
ALTITUD (MIL-STD-810F) | 10000 | 30000 | pies | |
Choque / vibración (mil-STD-810F) | Hueso de la aviación |
ESPECIFICACIONES MECÁNICAS:
Valor de parámetro límites unidades | |||
Dimensiones | 34,4*16,8*8,1 | Máx | Milímetro |
Peso | 50 | Máx | gramo |
Entrada de conectores RF | SMA-F | ||
Salida de conectores RF | SMA-F | ||
Impedancia | 50 | ohmios |

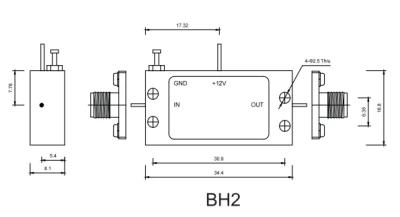

DIBUJO DE CONTORNO(mm):
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00gwkhPRcdSKbj/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00DkYiaLsIJUbK/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00gwblLkoarsqZ/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00DkGWajSdAfqs/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00PqfiEAZJfRkj/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
![0.7GHz~0.9GHz Narrow Band Low Noise RF/Microwave Power Amplifier Professional Power Amplifier RF Conponents](http://img6.grofrom.com/www.kingoptoelectronics.es/226f3j00lcYhtUSgsfkK/0-7GHz-0-9GHz-Narrow-Band-Low-Noise-RF-Microwave-Power-Amplifier-Professional-Power-Amplifier-RF-Conponents.webp)
PREGUNTAS Y RESPUESTAS:
Q1. ¿Puedo obtener una muestra antes de realizar un pedido a granel?
Sí, ofrecemos la muestra para todos los modelos pero con cargo.
Q2. ¿Qué debo hacer si no sé de frecuencia en mi país?
Por favor no dude en contactarnos con su consulta, encontraremos la frecuencia que necesita y le ofreceremos ayuda para sus problemas.
Q3. ¿acepta el pedido OEM/ODM?
Sí, podemos personalizar el logotipo de la Marca, los colores y las frecuencias.
Q4.Fecha de envío
Muestra | 20 días hábiles |
≤50 unidades | 60 días hábiles |
>50 pzs | 90 días hábiles |
>200 pzs | Negociar |
Q5: Fecha de entrega de la muestra por DHL/FedEx
EE.UU./Canadá/Europa/Asia | 3-5 días |
Oriente Medio/Latinoamérica | 5-7 días |
Africano | 3-7 días |
