Información Básica.
No. de Modelo.
SSG3021X
configuración opcional
Gpib
precisión de amplitud
0.7 dB Typical Value
interfaz
USB-Host, USB Device (Usbtmc), LAN (Vxi-11,Socket,
tamaño de pantalla
5 pulgadas
resolución de frecuencia
0.01 Hz
Paquete de Transporte
Moisture-Proof and Anti-Collision
Especificación
Contact Us
Marca Comercial
Siglent
Origen
China
Capacidad de Producción
5000 / Quarter
Descripción de Producto

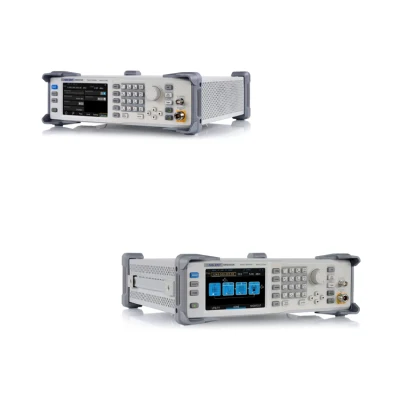

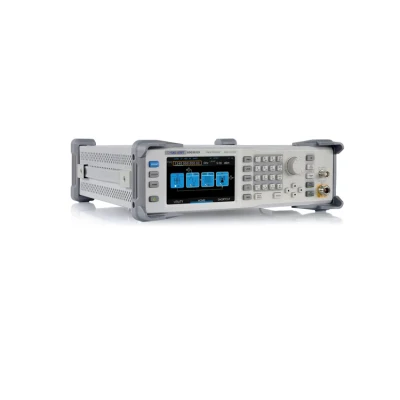

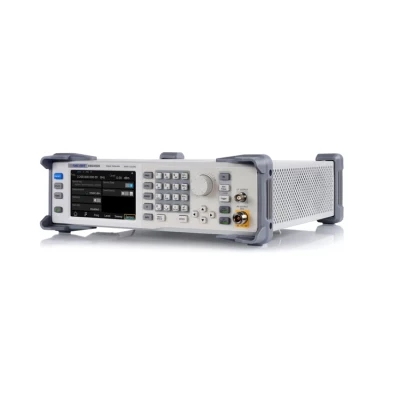

Serie SSG3000X de generadores de señal
Descripción general del producto
Los generadores de señal RF SSG3000X de SIGLENT tienen un rango de frecuencia de 9 kHz a 2,1 GHz/3,2 GHz. Proporcionan modulación analógica normal como AM, FM y PM. También proporcionan modulación de impulsos y generador de tren de impulsos. Además, cuando se utilizan con generadores de banda base como el SDG6000X, pueden generar señales moduladas IQ. Con su alta precisión y salidas puras, los generadores de señal SSG3000X son la opción correcta para aplicaciones de I+D, educación y fabricación.
Características clave
- Frecuencia hasta 2,1 GHz/3,2 GHz
- Nivel máximo hasta +20 dBm (típico)
- Salida de nivel de -110 dBm a +13 dBm
- Precisión de nivel ≤0,7 dB (típ.)
- Modulación de impulsos y AM y FM estándar
- Generador de tren de pulsos (opcional)
Parámetros de especificación
| Modelo | Rango de frecuencia | Resolución de amplitud | Ruido de fase | Modulación I/Q externa |
| SSG3021X | 9 kHz~2,1 GHz | 0,01 dB | -110 dBc/Hz a 1 GHz, offset 20 kHz (típ.) | NO |
| SSG3032X | 9 kHz~3,2 GHz | 0,01 dB | -110 dBc/Hz a 1 GHz, offset 20 kHz (típ.) | NO |
| SSG3021X-IQE | 9 kHz~2,1 GHz | 0,01 dB | -110 dBc/Hz a 1 GHz, offset 20 kHz (típ.) | SÍ |
| SSG3032X-IQE | 9 kHz~3,2 GHz | 0,01 dB | -110 dBc/Hz a 1 GHz, offset 20 kHz (típ.) | SÍ |
- Frecuencia hasta 2,1 GHz/3,2 GHz
- Resolución de ajuste de frecuencia de 0,01 Hz
- Salida de nivel de -110 dBm a +13 dBm
- Nivel máximo hasta +20 dBm (típico)
- Ruido de fase: -110 dBc/ Hz a 1 GHz, 20 kHz de desviación (típ.)
- Precisión de nivel ≤0,7 dB (típ.)
- Proporciona modulación analógica AM, FM, &PM con fuente interna, externa o Int+Ext
- Modulación de impulsos, relación on/OFF ≥70 dBc
- Generador de tren de pulsos (opcional)

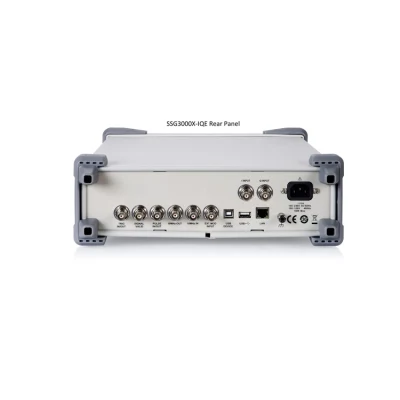

- Modulación IQ externa con SDG6000X como señal IQ de banda base
- Medición de medidor de potencia USB
- Compatible con pantalla táctil capacitiva TFT de 5 pulgadas, ratón y teclado
- Control remoto del navegador web en PC y terminales móviles

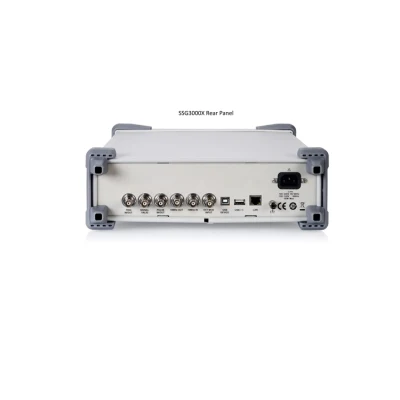

- La interfaz estándar incluye USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet). Interfaz opcional: GPIB
