Información Básica.
Descripción de Producto
Características
Detector integrado, dispensación con radiómetro de detección
Medir amplitud-frecuencia,fase-frecuencia,discriminación de frecuencia y parámetros S.
Disponible para establecer el modo de barrido de forma arbitraria, como lineal, logarítmico o sigle tono
Muestra la frecuencia, ganancia y valor de fase en la posición del cursor
Se pueden mostrar cuatro cursores como un tiempo dentro de la rango de barrido
LCD TFT en color de 7'' con interfaz gráfica clara y cómoda funcionamiento
Dispositivo USB e interfaz RS-232
Especificaciones:
| SA1030 | SA1080 | SA1140 | |
| Rango de barrido | 20Hz~30MHz | 20Hz~80MHz | 20Hz~140MHz |
| Función | Amplitud-frecuencia,frecuencia-fase,discriminación de frecuencia y parámetros S. | ||
| Modo de barrido | Lineal, Registro o tono | ||
| Amplitud de salida | >0,5Vrms | ||
| Impedancia de entrada | 50Ω/Alta impedancia | ||
| Impedancia de salida | 50Ω | ||
| Atenuación de la salida | 0~80dB,1dB pasos | ||
| Ganancia de entrada | 10~-30dB,10dB paso | ||
| Rango de fase | -180°~+180° | ||
| Resolución de fase | 1° | ||
| Rango de amplitud de entrada | 0,1V≤A≤10V | ||
| Desviación de CC | ±4V | ||
| Características generales | |||
| Pantalla | LCD TFT DE 7'', 800*480 | ||
| Interfaz | RS-232, dispositivo USB | ||
| Potencia | AC220(1±10%)V,50(1±5%)HZ,<60VA | ||
| Dimensión y peso | 364*155*328 mm,aprox.4,8kgs | ||
| SA1216 | SA1220 | |||
| Rango de barrido | 20Hz-160MHz | 20Hz-200MHz | ||
| Función de medición | Amplitud-frecuencia, frecuencia-fase, discriminación de frecuencia, parámetros S. | |||
| Modo de barrido | Lineal, Registro o tono | |||
| Nivel de salida | -80dBm~10dBm | |||
| Impedancia de salida | 50Ω/75Ω | |||
| Nivel de entrada | -80dBm~20dBm | |||
| Impedancia de entrada | 50Ω/75Ω/1MΩ | |||
| Precisión de detección de nivel | 0,1db | |||
| Rango de detección de fase | 0~360° | |||
| Precisión de detección de fase | ±0,5° | |||
| Rango de amplitud de la señal de entrada | 0,1V≤A≤10V | |||
| Desviación de CC | ±4V | |||
| Características generales | ||||
| Pantalla | LCD TFT DE 7'', 800×480 | |||
| Interfaz | RS-232, dispositivo USD | |||
| Dimensiones y peso | 364×155×328mm, 5,0kg | |||

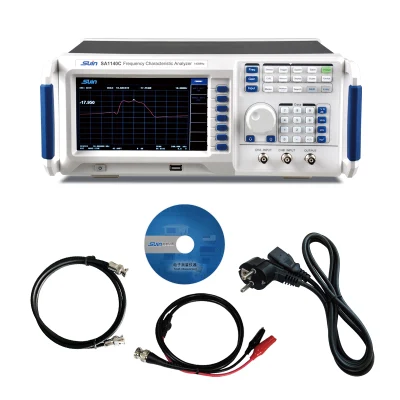

Accesorios estándar:
Cable de alimentación*1
Cable de prueba BNC*2
Cables de pinza de prueba*2
CD(Guía del usuario)*1
Opciones:
Estabilidad TCXO:±5*10 -7/día
Perfil de la empresa
SUIN Instruments Co., Ltd es una empresa de alta tecnología y se concentra en I+D, producción, prueba, ventas y servicio de instrumentos de prueba y medición, productos eléctricos, software de aplicación, etc. ya ganó a continuación títulos dependiendo de la ventaja técnica: Empresas de alta tecnología en la provincia de Hebei, Centro de Diseño Industrial Hebei, Estación de trabajo académica Hebei, Centro de Diseño Industrial Shijiazhuang, Centro de Investigación de Ingeniería de instrumento de prueba eléctrica Shijiazhuang, Centro Técnico de Empresas Shijiazhuang, Empresas clave de China en la industria de instrumentos electrónicos.
Suin está situado en el parque del valle óptico de Luquan, capital provincial Shijiazhuang de Hebei en China y cubre un área de 12.000 metros cuadrados. Debido a la buena base, equipos de prueba y línea de producción SMT para desarrollar instrumentos electrónicos digitales, la capacidad anual puede alcanzar 30.000 conjuntos en total. Además, Suin construyó una moderna base de entrenamiento que cubre un área de 2000 metros cuadrados y hasta 300 personas se pueden acomodar al mismo tiempo para llevar a cabo el estudio teórico y la operación práctica.
El producto principal de Suin incluye generador de señales, DMM, analizador de espectro, contador de frecuencia, analizador de calidad eléctrica, Sistema de diferencia de tiempo de mezclador doble, fuente de alimentación de CC programable, etc., que se venden bien tanto en el mercado nacional como en el marítimo.
