Información Básica.
No. de Modelo.
FWT-1550ES Series
pérdida de retorno
>52db
interfaz snmp
rj45
fuente de alimentación
110/220vac o 48vdc
temperatura de trabajo
0-50 grados
temperatura de almacenamiento
-20~85 grados
tamaño
chasis 1u
sbs
13-19 db ajustable
Paquete de Transporte
1PC/Inner Box, 1inner Box/Carton
Especificación
CE, RoHs. ISO
Marca Comercial
FULLWELL (OEM available)
Origen
Zhejiang, China
Código del HS
8517622110
Capacidad de Producción
500PC/Month
Descripción de Producto

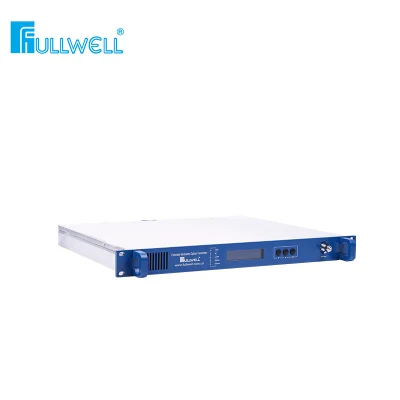

FWT-1550es la serie estándar 1550nm transmisor óptico de modulación externa
descripción de producto
FWT-1550S Series es una práctica estándar y 1550nm modulación externa transmisor óptico desarrollado especialmente para las pequeñas y medianas estaciones CATV. Este dispositivo utiliza reducir el ancho de línea tip. = 1MHz, bajo ruido, de onda continua de la DFB laser como fuente de luz.
La adopción del LiNbO3 modulador externo desarrollado especialmente para la modulación de señales de CATV, e independiente, desarrolla y diseña la doble fuente de horno de microondas de control de la optimización de la tecnología. 47 ~ 862MHz de ancho de banda, la CRN ≥ 51 dB, CTB ≤ -65dB, Pep ≤ -65dB, SBS: 13, 16, 18dBm ajustable, que puede satisfacer la alta calidad de transmisión de vídeo, audio y datos en redes de CATV. Equipado con la gestión de red SNMP, fuente de alimentación 1 + 1 copia de seguridad.

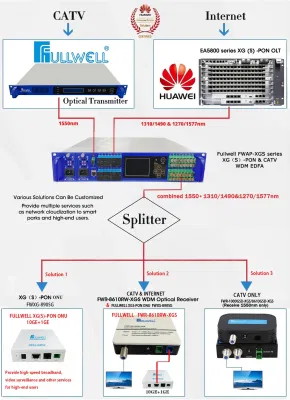

FWT-1550es la serie estándar 1550nm modulación externa transmisor óptico, con una excelente relación precio-rendimiento, ideal para FTTH CATV de cabecera de triple play al usuario final.
característica de producto
1. Alta calidad: El original de la doble fuente de horno de innovación tecnológica y la tecnología RF predistortion asegurar que el sistema tiene la perfecta CTB, Pep y SBS índices cuando CNR≥51dB.
2. Flexibilidad: La tecnología de modulación de fase del modulador externo maximiza la potencia óptica de la fibra para obtener la transmisión de larga distancia, asegurándose de la PEP de excelente rendimiento del sistema, y el umbral de la SBS es ajustable: 13, 16, 18 dBm; AGC / MGC seleccionable por el modo en el sitio, OMI puede ser ajustable, adecuado para diferentes transmisiones de red.

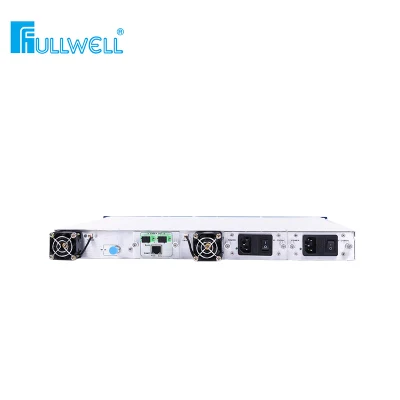

3. Fiabilidad: 19" rack estándar de 1U, construido en el alto rendimiento 1 + 1 hot alimentación de reserva, que puede funcionar a 86 ~ 265Vca ciudad red. MS de conmutación automática, y el chasis, control automático de temperatura.
4. Un excelente rendimiento precio: Adecuado para FTTH CATV de cabecera de triple play al usuario final.
5. Intuitivo: El modulador externo y el láser son más caros que los componentes del dispositivo. El microprocesador integrado controla el modulador externo y el láser de estado de trabajo, y los parámetros de trabajo son
Se muestra en pantalla LCD.
6. Tipo de gestión de la red: La gestión de red SNMP, pueden darse cuenta de la web de gestión de la red función de vigilancia.
Parámetros técnicos
| Los elementos | Unidad | El parámetro | Nota |
| Modelo de láser | La DFB | Digital Oclaro | |
| La longitud de onda | Nm | 1550±10 | Especificada antes de ordenar |
| Método de modulación óptica | Modula externamente | ||
| La potencia de salida óptica | DBm | 2x5 | Puede personalizar 1x7, 1x8, 1x9 2x5, 2x6, 2x7, 2x8, 2x9 |
| El umbral de la SBS | DBm | 16 (valor predeterminado). | 13, 16, 18 adj. |
| Conector óptico | FC/APC O SC/APC | Especificada antes de ordenar | |
| El rango de frecuencia | MHz | 47~862 | |
| El CNR | DB | ≥ 51, 0 | GY/T143-2000 6.2.3.5 |
| La planeidad | DB | ±0, 75 | GY/T143-2000 6.2.4 |
| Nivel de entrada RF | DBuV | 78~88 | Control automático de la AGC |
| C/CTB | DB | ≥ 65, 0 | GY/T143-2000 6.2.5 |
| C/OSC | DB | ≥ 65, 0 | GY/T143-2000 6.2.6 |
| Impedancia de entrada RF | Ω. | 75 | |
| La entrada de RF la pérdida de retorno | DB | > 16(47~550)MHz > 14(550~862)MHz | GB/T11381.1 4.2.2.2.5 |
| Fuente de alimentación | V | 90~265 VAC | Opcional -48 VCC |
| El consumo de energía | W | ≤50 | Funcionamiento de la única fuente de alimentación |
| La temperatura de trabajo | °C. | 0~50 | Control automático de temperatura |
| La temperatura de almacenamiento | °C. | -20~85 | |
| Humedad relativa del trabajo | % | El 20%~85% | |
| La dimensión | " | 19"×11"×1, 75" | 483(W)x280(D)x44(H) |
| La interfaz de administración de la red | RJ45 | Navegador Web de apoyo y SNMP |
El modelo del producto serie
FWT-1550S -1×7 (uno de los resultados, ≥7dBm)
FWT-1550S -1×8 (uno de los resultados, ≥8dBm)
FWT-1550S -1×9 (uno de los resultados, ≥9dBm)
FWT-1550S -2×5 (dos salidas, ≥5dBm)
FWT-1550S -2×6 (dos salidas, ≥6dBm)
FWT-1550S -2×7 (dos salidas, ≥7dBm)
FWT-1550S -2×8 (dos salidas, ≥8dBm)
FWT-1550S -2×9 (dos salidas, ≥9dBm)
| Los elementos | El parámetro | Comentario | ||
| Los parámetros de óptica | Longitud de onda de funcionamiento | (Nm). | 1550±10 | |
| La potencia de salida | (DBm) | 2×7 | 1×5, 1×6, 1×7, 1x8, 1x9 | |
| 2×3, 2×4, 2×5, 2×6, 2×7 | ||||
| La pérdida de retorno | (DB) | ≥52 | ||
| Conector de fibra óptica | SC/APC | Opcional SC/APC, FC/APC | ||
| Los parámetros de RF | El ancho de banda | (MHz). | 45-862 | |
| El nivel de entrada | (DBmV) | 23±5 | AGC | |
| La planeidad | (DB) | ≤±0.75 | 45~862MHz | |
| La pérdida de retorno | (DB) | > 16 | 45~750MHz | |
| Impedancia de entrada | (Ω) | 75 | ||
| Los parámetros de enlace | Los canales | PAL-D/60ch | ||
| El CNR | (DB) | ≥52 | 65km de fibra, Recibir0dBm | |
| CTB | (DB) | ≤-57 | ||
| Pep | (DB) | ≤-65 | ||
| SBS | (DB) | ≥ 16, 0 | 13, 16, 18dB adj. | |
| Parámetros generales | La interfaz de NM | RJ45 | ||
| El poder | (V). | 90~265 | Opcional -48 VCC | |
| El consumo de energía | (W) | ≤50 | ||
| Temperatura de trabajo | (ºC) | 0~50 | Caja automática de control de temp. | |
| Temperatura de almacenamiento | (ºC) | -20~85 | ||
| Humedad relativa de funcionamiento | (%) | 5~95 | ||
| El tamaño | ("). | 19×14, 5×1, 75 | (W)x(D)x(H) | |
Series de productos:
FWT-1550S -1×5 (una salida≥5dBm)
FWT-1550S -1×6 (una salida≥6dBm)
FWT-1550S -1×7 (una salida≥7dBm)
FWT-1550S -1×8 (una salida≥8dBm)
FWT-1550S -1×9 (una salida≥9dBm)
FWT-1550S -2×3 (dos salidas≥3dBm)
FWT-1550S -2×4 (dos salidas≥4dBm)
FWT-1550S -2×5 (dos salidas≥5dBm)
FWT-1550S -2×6 (dos salidas≥6dBm)
FWT-1550S -2×7 (dos salidas≥7dBm)
FAQ:
P1: ¿una Fábrica o empresa comercial?
R: Somos una Empresa comercial profesional con excelentes fábricas cooperativas.
Q2: ¿Dónde está tu empresa?
R: Nuestra empresa está ubicada en la ciudad de Hangzhou, Provincia de Zhejiang, China. Todos nuestros clientes, desde su casa o en el extranjero
Son bienvenidos a visitarnos!
P3: ¿sus productos lo suficientemente seguros?
R: Nuestros productos cumplen con el certificado de CE, ISO y Rosh. Nuestros productos son fabricados según
Standard del mercado de nuestros clientes. Todos están en la superior calidad y Precio competitivo. Usted puede descansar
Aseguran que son lo suficientemente seguros.
P4: ¿Cuánto dura la garantía?
R: Normalmente nos proporcionan una Garantía de 2 años después de la fecha hemos vendido bajo uso normal.
P5: Lo que sus condiciones de pago?
R: T/T, Western Union, Money Gram, Paypal...Etc.
P6: ¿Cuál es su hora de entrega?
R: Alrededor de 8 Días hábiles después de recibir el pago en la cuenta ( O pre-pago)
Q7: ¿se puede aceptar OEM?
R: Sí. Aceptaríamos OEM y ODM.
| Los elementos | El parámetro | Suplemento | |
| Longitud de onda de la operación de CATV | Nm | 1530~1565 | CATV |
| Tho pasar la longitud de onda | Nm | 1310/1490 | |
| CATV pasar la pérdida de longitud de onda | DB | 0.8 | 1550nm |
| Tho pasar la pérdida de longitud de onda | DB | 0.8 | 1310/1490nm |
| CATV & OLT aislamiento | DB | 40 | |
| Número de puertos ópticos de enlace ascendente (OLT) | Pc | 4 | FWAP-1550T, 1U. |
| 8/16/32 | FWAP-1550H, 2U. | ||
| Potencia de entrada de CATV | DBm | -5~+10 | |
| Potencia de salida total | DBm | 13~26 | FWAP-1550T, 1U. |
| 27~39 | FWAP-1550H, 2U. | ||
| Número de puertos de salida | Pc | 4 | FWAP-1550T, 1U. |
| 8/16/32 | FWAP-1550H, 2U. | ||
| Potencia de salida de cada puerto | DBm | 6~22 | |
| La diferencia de cada potencia de salida | DB | -0.5~+0, 5 | |
| Potencia de salida de rango ajustable | DBm | -3~0 | |
| La figura de ruido (Polo=0dBm) | DB | 4.5~5.0 | |
| La polarización de pérdida de la dependencia | DB | 0.3 | |
| La polarización de ganancia de la dependencia | DB | 0.4 | |
| La polarización de dispersión de modo | Ps/nm | 0.3 | |
| El aislamiento de entrada/salida | DB | 30 | |
| Fuga de la potencia de la bomba | DBm | -30 | |
| La pérdida de eco | DB | 55 | |
| La interfaz de administración de red SNMP | RJ45 | ||
| Opticalconnector(IN/OUT) | SC/PC, SC/APC | LC/APC | |
| Fuente de alimentación | V | 90~265 | 220VAC |
| 30~72 | -48 VCC | ||
| El consumo de energía | W | 50~150 | |
| Temperatura de trabajo. | °C. | 0~65 | |
| Temperatura de almacenamiento. | °C. | -40~80 | |
| Humedad relativa | % | 5~95 | |
| Tamaño (W) × (D) × (H) | " | 19×15×1, 75 | FWAP-1550T, 1U. |
| " | 20×19×3.5 | FWAP-1550H, 2U. | |
