Información Básica.
No. de Modelo.
SFP-10G-LR
nombre del elemento
compatible con csico sfp-10g-lr 10g 1310nm 10km sfp+
velocidad de transmisión
10gbps
distancia de transmisión
10km
longitud de onda
1310nm
tipo de fibra
fibras duales
interfaz
lc, sc o rj45 están disponibles
compatibilidad
cisco, hp, 3 com, juniper, huawei, etc..
disipación de potencia
menos que disipación de potencia
temperatura de la caja de operación
de 0 a 70 grados
garantía
2 años
Paquete de Transporte
by Carton
Especificación
Customized
Marca Comercial
TAKFLY
Origen
Shenzhen, China
Código del HS
8517706000
Capacidad de Producción
10000/Week
Descripción de Producto

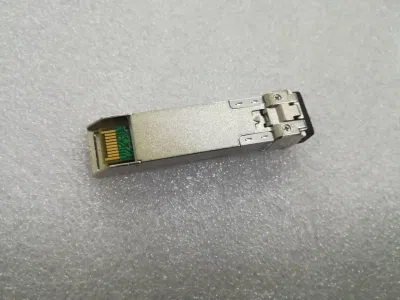

Csico SFP-10G-LR compatible 10G 1310 nm Módulo SFP+ de 10km.
1. Características
1. Interfaz óptica compatible con IEEE 802.3ae 10GBASE-LR.
2. Compatible con la interfaz eléctrica a SFF-8431.
3. Conectable en caliente.
4.1310nm Transmisor de la DFB, Polo Foto-detector.
5. Operatingcase temperatura: 0 a 70 °C;
6. Bajo consumo de energía.
7. Solicitud de 10km de conexión de SMF.
8. La caja de metal para mejor rendimiento EMI.
9. Firmware avanzado permite al cliente el cifrado del sistema de información se almacena en el transceptor.
10. SFP+ rentable solución, permite una mayor densidad de puertos y mayor ancho de banda.
2. Aplicaciones:
1.10BASE-LR En 10.3125Gbps.
2. 10BASE-LW En 9.953GB/s.
3. Otros Enlaces ópticos.
3. Descripción de producto:
Este 1310 nm DFB transceptor SFP+ de 10 Gigabit está diseñado para transmitir y recibir datos ópticos a través de fibra óptica monomodo para la longitud de enlace 10km.
La SFP+ LR eléctrico del módulo de interfaz es compatible con SFI especificaciones eléctricas. La entrada del transmisor y receptor de impedancia de salida es de 100 ohmios diferencial. Las líneas de datos internamente acoplados en CA. El módulo proporciona la terminación del diferencial y reducir el diferencial a la conversión de modo común de la calidad de terminación de la señal y bajo la EMI. SFI normalmente funciona más de 200 mm de la mejora de la FR4 de material o hasta alrededor de 150 mmde FR4 estándar con un conector.
En el sentido de transmitir, el módulo transceptor SFP+ 10.3125 recibe una señal eléctrica Gb/s (señalización) de la junta de host/SerDes Asic y convierte los datos a una señal óptica a través del controlador de láser de diodo láser que controla el transmisor en el Subconjunto de óptica (TOSA). Un colector abierto compatible Deshabilitar transmisión (Tx_Dis). Una lógica "1", o no hay conexión en este pin se desactivará el láser de transmisión. Una lógica "0" en este pin proporciona un funcionamiento normal. El transmisor tiene un bucle de control de alimentación interna automática (APC) para garantizar la constante salida de potencia óptica a través de la tensión de alimentación y variaciones de temperatura. Un colector abierto compatible transmitir Fallo (TFault). TX_Fallo es un módulo de contactos de salida que, al alto, indica que el módulo transmisor ha detectado un fallo relacionado con la operación láser o la seguridad. El TX_salida fallo contacto es un drenaje abierto/coleccionista y deberán ser retiradas hasta el Vcc_Host en el host con una resistencia en el rango 4.7-10 Kw. TX_Disable es un módulo de contacto de entrada. Cuando TX_Disable es afirmado alto o a la izquierda abierta, la salida del transmisor módulo SFP+ estará desactivado. Este contacto será arrastrado hasta el APVC con 4.7 kΩ a 10 kΩ
El receptor convierte 10Gb/s óptica de serie de datos en PECL serie/LMC datos eléctricos. Un colector abierto compatible la pérdida de señal. Rx_LOS cuando la señal óptica de alta indica un nivel inferior al especificado en la norma pertinente. El RX_LOS contacto es una salida de colector/drenaje abierto y será levantada a Vcc_Host en el host con una resistencia en el rango 4.7-10 kΩ, o con una terminación activa. El filtrado de fuente de alimentación se recomienda tanto para el transmisor y receptor. El RX_LOS señal está pensada como una indicación preliminar del sistema en el que la SFP+ está instalado que la intensidad de señal es recibida por debajo del rango especificado. Esa indicación normalmente no apunta a instalar los cables, cables rotos o discapacitados, en su defecto o un transmisor de apagado en el extremo del cable.
La 3ª capacidad funcional del módulo SFP+ es la Serie 2 cables, I2C, la interfaz. I2C se utiliza para serial ID, diagnósticos digitales, y el módulo Funciones de control. El aumento de la interfaz de control de diagnóstico digital permite el acceso en tiempo real al dispositivo que permite controlar de recibida la potencia óptica, láser, la corriente de polarización de la potencia de salida óptica láser, etc...
4. Máxima calificación:
Estos valores representan el umbral de daño del módulo. El estrés en el exceso de cualquiera de las clasificaciones de máximo absoluto individual inmediata puede causar daños catastróficos para el módulo, incluso si todos los demás parámetros están en condiciones de funcionamiento recomendadas.
5. Recomendado entorno operativo:
Se recomienda el entorno operativo especifica parámetros para que el sistema eléctrico y mantener las características ópticas, a menos que se indique lo contrario.
6. Características ópticas:
Las siguientes características ópticas están definidos en el entorno de funcionamiento recomendada, a menos que se especifique lo contrario.
7. Características eléctricas:
Las siguientes características eléctricas están definidos en el entorno de funcionamiento recomendada, a menos que se especifique lo contrario.
8. Nuestro tema imágenes:
9. Company información:
Takfly, creado en 2000, ha sido la fabricación y exportación de cable de fibra óptica, adaptador, el atenuador, conector, el acoplador, divisor, el cuadro de terminación de fibra de ODF, instrumentos, medios de comunicación conceiver, switch, módulo óptico, CWDM y DWDM, etc. Los productos Takfly han pasado la verificación de la gestión: ISO14001: 2004. Y de los bienes han pasado RoHS, CE, FCC, alcance, EN50575, ISO9001, etc...
Hasta ahora, nuestros productos han sido ampliamente instalado en muchos de los grandes proyectos en todo el mundo y funciona perfectamente. Proyecto de muchos de los contactores de pedir a la primera y segunda a los operadores de fibra de la compra de elementos de Takfly para su nuevo proyecto. Además, también tenemos builted cooperación a largo plazo con Lapp, Amper, Telefónica, Orange y Ericsson. Investigación todos son bienvenidos aquí no importa lo pequeño o grande, nos comprometemos a proporcionar todos los clientes de alta calidad y buen precio.
1. Características
1. Interfaz óptica compatible con IEEE 802.3ae 10GBASE-LR.
2. Compatible con la interfaz eléctrica a SFF-8431.
3. Conectable en caliente.
4.1310nm Transmisor de la DFB, Polo Foto-detector.
5. Operatingcase temperatura: 0 a 70 °C;
6. Bajo consumo de energía.
7. Solicitud de 10km de conexión de SMF.
8. La caja de metal para mejor rendimiento EMI.
9. Firmware avanzado permite al cliente el cifrado del sistema de información se almacena en el transceptor.
10. SFP+ rentable solución, permite una mayor densidad de puertos y mayor ancho de banda.
2. Aplicaciones:
1.10BASE-LR En 10.3125Gbps.
2. 10BASE-LW En 9.953GB/s.
3. Otros Enlaces ópticos.
3. Descripción de producto:
Este 1310 nm DFB transceptor SFP+ de 10 Gigabit está diseñado para transmitir y recibir datos ópticos a través de fibra óptica monomodo para la longitud de enlace 10km.
La SFP+ LR eléctrico del módulo de interfaz es compatible con SFI especificaciones eléctricas. La entrada del transmisor y receptor de impedancia de salida es de 100 ohmios diferencial. Las líneas de datos internamente acoplados en CA. El módulo proporciona la terminación del diferencial y reducir el diferencial a la conversión de modo común de la calidad de terminación de la señal y bajo la EMI. SFI normalmente funciona más de 200 mm de la mejora de la FR4 de material o hasta alrededor de 150 mmde FR4 estándar con un conector.
En el sentido de transmitir, el módulo transceptor SFP+ 10.3125 recibe una señal eléctrica Gb/s (señalización) de la junta de host/SerDes Asic y convierte los datos a una señal óptica a través del controlador de láser de diodo láser que controla el transmisor en el Subconjunto de óptica (TOSA). Un colector abierto compatible Deshabilitar transmisión (Tx_Dis). Una lógica "1", o no hay conexión en este pin se desactivará el láser de transmisión. Una lógica "0" en este pin proporciona un funcionamiento normal. El transmisor tiene un bucle de control de alimentación interna automática (APC) para garantizar la constante salida de potencia óptica a través de la tensión de alimentación y variaciones de temperatura. Un colector abierto compatible transmitir Fallo (TFault). TX_Fallo es un módulo de contactos de salida que, al alto, indica que el módulo transmisor ha detectado un fallo relacionado con la operación láser o la seguridad. El TX_salida fallo contacto es un drenaje abierto/coleccionista y deberán ser retiradas hasta el Vcc_Host en el host con una resistencia en el rango 4.7-10 Kw. TX_Disable es un módulo de contacto de entrada. Cuando TX_Disable es afirmado alto o a la izquierda abierta, la salida del transmisor módulo SFP+ estará desactivado. Este contacto será arrastrado hasta el APVC con 4.7 kΩ a 10 kΩ
El receptor convierte 10Gb/s óptica de serie de datos en PECL serie/LMC datos eléctricos. Un colector abierto compatible la pérdida de señal. Rx_LOS cuando la señal óptica de alta indica un nivel inferior al especificado en la norma pertinente. El RX_LOS contacto es una salida de colector/drenaje abierto y será levantada a Vcc_Host en el host con una resistencia en el rango 4.7-10 kΩ, o con una terminación activa. El filtrado de fuente de alimentación se recomienda tanto para el transmisor y receptor. El RX_LOS señal está pensada como una indicación preliminar del sistema en el que la SFP+ está instalado que la intensidad de señal es recibida por debajo del rango especificado. Esa indicación normalmente no apunta a instalar los cables, cables rotos o discapacitados, en su defecto o un transmisor de apagado en el extremo del cable.
La 3ª capacidad funcional del módulo SFP+ es la Serie 2 cables, I2C, la interfaz. I2C se utiliza para serial ID, diagnósticos digitales, y el módulo Funciones de control. El aumento de la interfaz de control de diagnóstico digital permite el acceso en tiempo real al dispositivo que permite controlar de recibida la potencia óptica, láser, la corriente de polarización de la potencia de salida óptica láser, etc...
4. Máxima calificación:
Estos valores representan el umbral de daño del módulo. El estrés en el exceso de cualquiera de las clasificaciones de máximo absoluto individual inmediata puede causar daños catastróficos para el módulo, incluso si todos los demás parámetros están en condiciones de funcionamiento recomendadas.
| Parámetros | Símbolo | Min. | Max. | Unidad |
| La tensión de alimentación | VCC | 0 | +3, 6 | V |
| La temperatura de almacenamiento | Tc | -40 | +85 | °C. |
| La temperatura de funcionamiento de la carcasa | Tc | 0 | +70 | °C. |
| Humedad relativa | Der. | 5 | 95 | % |
5. Recomendado entorno operativo:
Se recomienda el entorno operativo especifica parámetros para que el sistema eléctrico y mantener las características ópticas, a menos que se indique lo contrario.
| El parámetro | Símbolo | Min. | Típico | Máx. | Unidad |
| La tensión de alimentación | VCC | 3.135 | 3.300 | 3, 465 | V |
| La temperatura de funcionamiento de la carcasa | TC | 0 | 25 | 70 | °C. |
6. Características ópticas:
Las siguientes características ópticas están definidos en el entorno de funcionamiento recomendada, a menos que se especifique lo contrario.
| Unidad | Los valores | |
| Alcance operativo | Km. | 10 |
| Transmitir | ||
| Longitud de onda central (rango) | Nm | 1260 -1355 |
| Modo de lado la relación de supresión (min) | DB | 30 |
| Lanzado el poder | ||
| - Máxima | DBm | +0, 5 |
| - Mínimo | DBm | Notas de -7.21 |
| DBm | -5.2 |
| DBm | -6.2 |
| El transmisor y la dispersión pena | DB | 3.2 Notas4 |
| Lanzamiento de media potencia del transmisor (máx. ). | DBm | -30 |
| Relación de extinción (min) | DB | 3.5 Notas2 |
| RIN12 OMA (máx. ). | DB/Hz | -128 |
| Tolerancia a la pérdida de retorno óptico (min) | DB | 12 |
| El receptor | ||
| Longitud de onda central (rango) | Nm | 1260-1355 |
| Recibir la sobrecarga (Max) en promedio de energía1 | DBm | 0.5 |
| Sensibilidad de recepción (min) en promedio de energía1 | DBm | Notas de -14.43 |
| Sensibilidad del receptor (Max) en la OMA (nota 2) | DBm | Notas de -12.63 |
| El receptor de la reflectancia (máx. ). | DB | -12 |
| Destacó la sensibilidad del receptor (Max) en la OMA2 | DBm | -10, 3 |
| El cierre del ojo vertical pena (min)3. | DB | 2.2 |
| Destacó el jitter (ojo min)2 | UIp-p | 0.7 |
| Recibir equipos eléctricos de frecuencia de corte superior de 3dB (máx. ). | GHz | 12.3 |
| Alimentación del receptor (daños, máx. ). | DBm | 1.5 |
Notas:
| ||
7. Características eléctricas:
Las siguientes características eléctricas están definidos en el entorno de funcionamiento recomendada, a menos que se especifique lo contrario.
| El parámetro | Símbolo | Min. | Típico | Máx. | Unidad | Notas |
| La tasa de datos | - | 10.3125 | - | Gbps | ||
| El consumo de energía | - | 1200 | 1500 | MW | ||
| El transmisor | ||||||
| La tensión de salida de extremo simple tolerancia | -0.3 | - | 4.0 | V | ||
| C tensión de modo común de la tolerancia | 15 | - | - | MV | ||
| De entrada de Tx tensión de la dif. | VI | 400 | 1600 | MV | ||
| Fallo Tx | VoL | -0.3 | 0.4 | V | En 0.7mA | |
| Dependiente de fluctuación de entrada de datos | DDJ | 0.10 | UI | |||
| Variación Total de entrada de datos | TJ | 0.28 | UI | |||
| El receptor | ||||||
| La tensión de salida de extremo simple tolerancia | -0.3 | - | 4.0 | V | ||
| Salida de la Rx de tensión de la dif. | Vo | 300 | 850 | MV | ||
| Salida de Rx aumentan y disminuyen el tiempo | Tr/TF | 30 | Ps | El 20% al 80% | ||
| El total de jitter | TJ | 0.70 | UI | |||
| Fluctuación determinista | DJ | 0, 42 | UI | |||
8. Nuestro tema imágenes:
9. Company información:
Takfly, creado en 2000, ha sido la fabricación y exportación de cable de fibra óptica, adaptador, el atenuador, conector, el acoplador, divisor, el cuadro de terminación de fibra de ODF, instrumentos, medios de comunicación conceiver, switch, módulo óptico, CWDM y DWDM, etc. Los productos Takfly han pasado la verificación de la gestión: ISO14001: 2004. Y de los bienes han pasado RoHS, CE, FCC, alcance, EN50575, ISO9001, etc...
Hasta ahora, nuestros productos han sido ampliamente instalado en muchos de los grandes proyectos en todo el mundo y funciona perfectamente. Proyecto de muchos de los contactores de pedir a la primera y segunda a los operadores de fibra de la compra de elementos de Takfly para su nuevo proyecto. Además, también tenemos builted cooperación a largo plazo con Lapp, Amper, Telefónica, Orange y Ericsson. Investigación todos son bienvenidos aquí no importa lo pequeño o grande, nos comprometemos a proporcionar todos los clientes de alta calidad y buen precio.
Nuestro módulo SFP puede ser producido compatible con HP, CSICO, Huawei, H3C y otros dispositivos. Bienvenido a su orden de prueba!
