Descripción de Producto

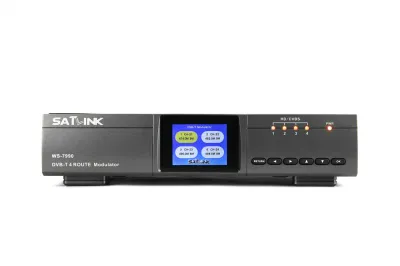

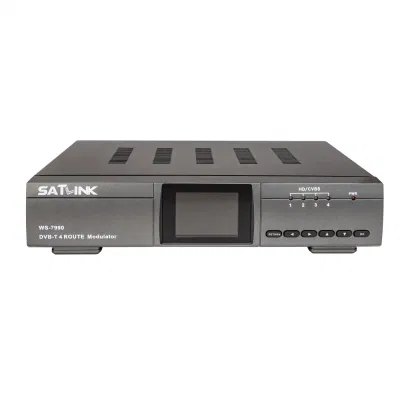

El modulador WS-7990 se ha desarrollado para adaptar la televisión digital terrestre. Se aplica principalmente en entretenimiento en casa, control de vigilancia, señalización digital de hoteles, tiendas, etc. y está integrando codificación MPEG-4 AVC/H,264 y modulación para convertir señales de audio/vídeo en DVB-T RF OUT.
Alto nivel de integración, alto rendimiento, completo, diseño integrado

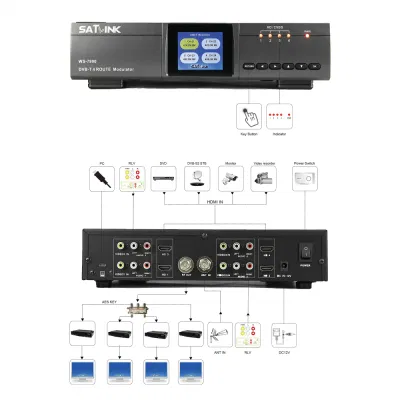

Modulador de entrada de 4 rutas que convierte la fuente ANALÓGICA A/V. Un DVB-T
canal
Modulación COFDM estándar y codificación H,264
Compatibilidad con varios formatos de vídeo, incluidos 576i(PAL) / 480i(NTSC) / 1080p
Ancho de banda: 6/7/8MHz
Rango de frecuencia: 50~860MHz
Rango de nivel de salida de señal RF ajustable continuamente 70dBuV de 100dBuV,
Paso 1dBuV
Pantalla LCD en color de 2,4 pulgadas
Pequeño y ligero
Transportistas 2K y 8K
Configuración y control fáciles de usar
Compacto y de montaje en pared
ESPECIFICACIONES TÉCNICAS
| Modulador | Estándar | DVB-T |
| Constelación | QPSK / 16QAM / 64QAM | |
| Ancho de banda | 6 / 7 / 8 MHz | |
| Transportistas | 2K / 8K | |
| Intervalo de protección | 1/4, 1/8, 1/16, 1/32 | |
| Tasa de código | 1/2, 2/3, 3/4, 5/6, 7/8 | |
| MER | 35 dB | |
| Rango de frecuencia | 50 ~ 860 MHz | |
| Nivel de salida | 70 ~ 100 dBuV | |
| Impedancia de salida | 75Ω | |

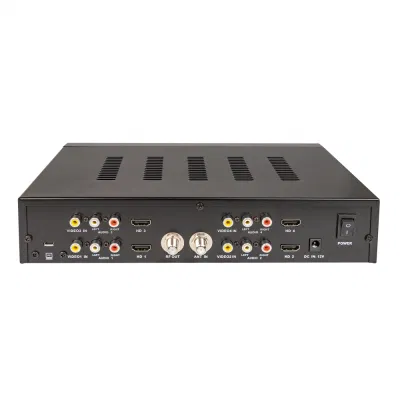

| Vídeo | Formato de entrada | CVBS/HDMI |
| Formato de codificación | H,264 | |
| Resolución de vídeo | 576i PAL / 480i NTSC/1080p | |
| Conector | RCA/HDMI 1,3 | |
| Audio | Formato de entrada | Canal estéreo L/R. |
| Formato de codificación | MPEG-1 Audio Layer II | |
| Conector | RCA | |
| General | Fuente de alimentación | DC 12V / 1,5A |
| Temperatura de funcionamiento | 0 ~ +50°C. | |
| Dimensiones | 280mm (L) × 203mm (An) × 61mm (al) | |
| Peso | 1,56Kg |
