Descripción de Producto

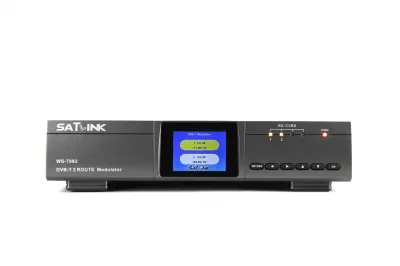

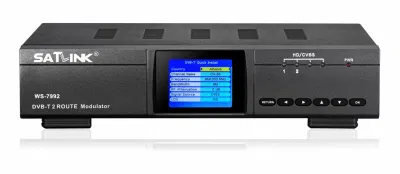

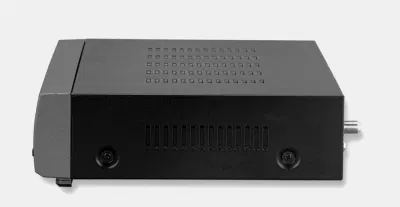

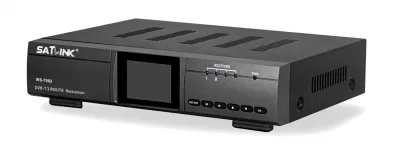

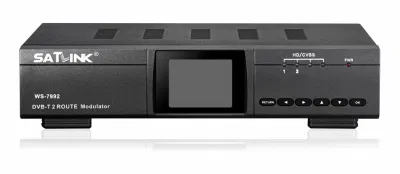

WS-7992 modulador DVB-T está desarrollado para adaptar la televisión digital terrestre. Se aplica principalmente en el entretenimiento en casa, de control de vigilancia, el hotel Digital Signage, tiendas, etc. y es la integración de MPEG-4 AVC/H.264 de modulación y codificación para convertir las señales de audio/vídeo en la DVB-T salida RF.
Características
Alto nivel de integración, de alto rendimiento, completa, el diseño integrado
2 entrada de la ruta que convierte a analógico modulador/V a una fuente de la DVB-T
El canal
La modulación COFDM estándar y la codificación H.264
La compatibilidad de formatos de video múltiples incluyendo 576i (PAL) / 480i (NTSC) / 1080p.
Ancho de banda: 6/7/8MHz
Rango de frecuencias: 50~860MHz
Salida de señal RF ajustable continuamente rango de nivel 70 dBuV desde 100 dBuV,
Paso 1dBuV
2.4-pulgadas de pantalla LCD a color
De pequeño tamaño y peso ligero
Los transportistas 2K y 8K.
Fácil de usar el programa de instalación y control
Montaje en pared y compacto
Especificación técnica
Modulador
Standard
DVB-T
Constelación
QPSK / 16QAM / 64QAM
El ancho de banda
6 / 7 / 8 MHz.
Los transportistas
2K/8K
El intervalo de guardia
1/4, 1/8, 1/16, 1/32
La tasa de código
1/2, 2/3, 3/4, 5/6, 7/8
MER
35 dB
El rango de frecuencia
50 ~ 860 MHz
El nivel de salida
70 ~ 100 dBuV
Impedancia de salida
75Ω.
Video
Formato de entrada
CVBS/HDMI
Formato de codificación
H.264
La resolución de vídeo
576i PAL / NTSC 480i/1080p
El conector
El RCA/HDMI 1.3
Audio
Formato de entrada
Stereo canal L/R
Formato de codificación
MPEG-1 Audio Layer II.
El conector
El RCA
General
Fuente de alimentación
DC 12V / 1.5A
La temperatura de funcionamiento
0 ~ +50°C
Dimensiones
280mm(L) × 203mm(W) × 61 mm(H)
El peso
1,26 Kg.
