Descripción de Producto

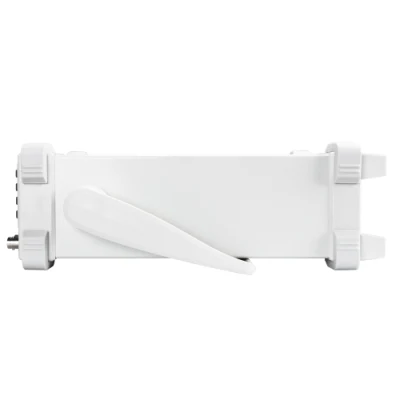

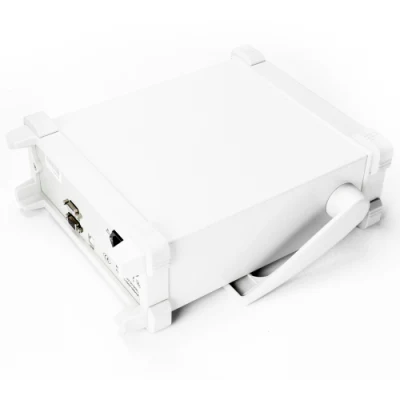

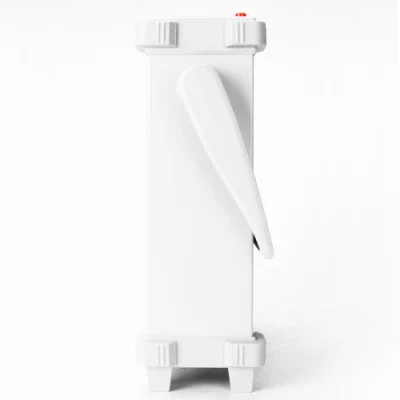

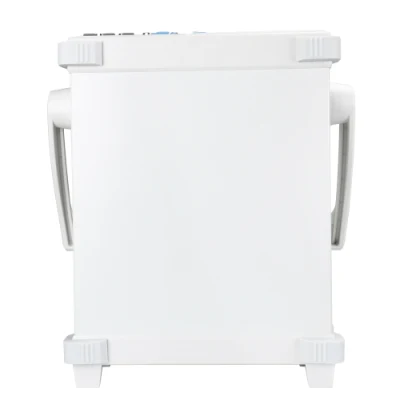

ET4401 5 dígitos de 10 kHz de frecuencia de puente digital de sobremesa de la LCR Medidor LCR ajustable
ET44serie LCR puente digital está diseñado con el equilibrio automático de la componente principal del puente del analizador de parámetro, las pruebas de 10 Hz ~ 100 Khz de ancho de banda, el 0,1% de la función de clasificación básica proporcionada por la exactitud de medición y el instrumento para la inmensa mayoría de los componentes y materiales para proporcionar información precisa y completa la encuesta y análisis, se utiliza ampliamente en investigación y desarrollo de productos, componentes tales como la inspección de entrada, de producto aplicaciones en línea.
U características del producto:
U de medir la frecuencia de hasta 100 Khz,
Nivel de prueba u 100mV ~ 2000 mv,
Soporte u Resistencia dc (DCR), la medición de condensadores electrolíticos
Polarización interna u el voltaje de salida de 0 mv ~ 1500 mv
U de 3,5 pulgadas, pantalla TFT, cinco muestra
U Comunicaciones: Dispositivo USB, RS232 , el mango,
La función de grabación de datos u (como máximo, mínimo, promedio)
Protocolo de comunicación SCPI Apoyo u
U ofrecer la configuración del sistema, según la necesidad de configurar el chino o inglés, chivato, brillo de pantalla, etc.
La precisión de medición básica u de 0,1%
U rango de manual o automática.
U con circuito abierto y cortocircuito la función de calibración
Comparador u separación (5), función de alarma
Principales indicadores técnicos:
El modelo | ET4401 | ET4402 | ET4410 |
Frecuencia de pruebas | 10 puntos(100,120,200,400,800,1K,2K, 4K, 8K, 10K) | 12 puntos(100,120,200,400,800,1K,2K, 4K, 8K, 10K,15K,20K) | 16 puntos(100,120,200,400,800,1K,2K, 4K, 8K, 10K,15K,20K,40K,50K,80K, 100K) |
La pantalla | Pantalla LCD TFT de 3,5 pulg. | ||
Número de dígitos de la pantalla | El parámetro principal de 5 dígitos: El parámetro secundario: 5 dígitos | ||
Parámetro medido: | El parámetro principal: L/C/R/Z El parámetro secundario: X/D/Q/θ/ESR | ||
Rango de medición | L:0,001 µH~9999H. C:0,001 pF~99,999 mF, R:0.0001Ω~99.99MΩ | ||
Precisión básica | El 0,1% | ||
La medición de velocidad de visualización | 2 hora/s (lento), 4 veces/s (mediano), 8 hora/s (fast) | ||
Polarización interna | 0-1500mV ajustable, en un paso de 1mV. | ||
El nivel de prueba | Seis nivel fijo(0,1 V,0,3 V,0,6 V,1V,1,5,2V). | ||
Impedancia de salida de la fuente de señal | 30Ω,100Ω. | ||
La función de calibración | Calibración de circuito abierto, cortocircuito la calibración | ||
La función de detección | El límite de detección puede ser ajustada a -50%~50%, y los puntos fijos son de 1%, 5%, el 10% y 20%. | ||
Base de comparación | Clasificación de 5 grupos 3 grupos, de personal cualificado, un grupo de incondicionales, un grupo de ajuste auxiliar | ||
Interfaces | Estándar: RS232, el dispositivo USB, Handler ; | ||
Otros | Apoyar la resistencia dc (DCR), modelo de medición de condensadores electrolíticos, Ajuste de brillo de la retroiluminación, chino e inglés son opcionales | ||
Las especificaciones técnicas generales:
Voltaje de alimentación: 220V.AC/50Hz ±10%,o 110V.AC/50Hz ±10%.
El consumo de energía: <10W
Pantalla: Pantalla LCD TFT de 3,5 pulgadas, resolución 480*320
Interfaces: estándar: RS232 o 485), controlador de dispositivo USB, ;
Entorno de servicio: 0°C-40°C
