Información Básica.
No. de Modelo.
AH802E
rango de nivel de entrada de audio
+5 a +25dbmv
respuesta de frecuencia de audio
1,5db
desviación de modulación de audio
132 nivel ajustable
Paquete de Transporte
Standard Export Package
Especificación
19"(W)x12.6"(D)x1.75"(H)
Marca Comercial
SOFTEL
Origen
Zhejiang, China
Descripción de Producto
Gama completa de buena calidad analógica sintonizable modulador ágil modulador CATV
Características
Especificaciones
Características
- 49.75847.25 Rango de frecuencia MHz
- 98 canales ágiles
- Bus I2C-mastering

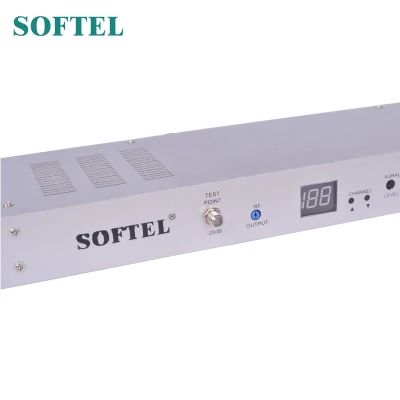

- Pantalla LED de 3 dígitos
- GaAs componente utilizado
- El panel frontal de la junta de control para ajustar la frecuencia, modulación,
- A/V RATIO, el volumen, el nivel de señal RF la pantalla de LED por teclas tuning
- La alta C/N, fiable y fácil de manejar.
Especificaciones
| RF | |
| El rango de frecuencia | 49.75 MHz a 847.25 MHz |
| Estabilidad de frecuencia | 5 KHz. |
| El nivel de salida | 110 dB μV máx. |
| Rango de ajuste de nivel | ≥20 dB (132 niveles Ajustables) |
| Impedancia de salida | 75Ω. |
| Salida de la espuria | -60 dB |
| La pérdida de retorno de la salida | 14 dB |
| Canal adyacente | 70 dB (min 65dB) |
| C/N En la banda | 68 dBmin 65 dB) |
| Fuera de banda. | 60 dBmin 62dB) |
| Si | |
| Si la frecuencia de salida/imagen | 38.00 MHz |
| Si el nivel de salida/imagen | 85 dB μV |
| Si la frecuencia sonora | 31.5 MHz |
| La relación portadora A/V. | De -10 a -20 dB(10 Niveles ajustables) |
| Video | |
| La entrada de vídeo estándar leve | 1.0V p-p |
| Impedancia de entrada de vídeo | 75Ω. |
| Video S/N | 50 dB |
| Respuesta de vídeo | 1.5DB |
| Ganancia diferencial | El 2, 5% |
| Fase diferencial | 2, 5° |
| La crominancia luminancia demora | 40nS |
| La sujeción de vídeo | 25 dB |
| El nivel de modulación de vídeo | El 87, 5% |
| El nivel de modulación | El 87, 5% (132 niveles ajustables) |
| Audio | |
| Rango de nivel de entrada | +5 a +25dBmV |
| Impedancia de entrada | > 10 KΩ |
| La respuesta de frecuencia | 1, 5 dB |
| Audio S/N | 52 dB |
| La distorsión del audio | El 0, 4% |
| La frecuencia de audio | 6.50 MHz ±500 Hz |
| La máxima desviación de frecuencia de audio | 50KHz. |
| Pre-énfasis | 50 μs |
| La desviación de la modulación de audio | 132 Nivel ajustable |
| General | |
| La alimentación | 220V. AC/50 Hz |
| La dimensión | 19"(W)×12, 6"(D)×1, 75"(H) |
| Temperatura de funcionamiento | 10+40 |
| El peso | Acerca de 3.5KG |
