Niobato de litio de obleas de la fotónica y optoelectrónica

Somos una fábrica de niobato de litio de obleas para aplicaciones en fotónica y optoelectrónica. Obtenga productos de alta calidad directamente del fabricante.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
FWLN
Marca Comercial
FineWin
Origen
China

Descripción de Producto

Niobato de litio LN las obleas de la fotónica y optoelectrónica



La oblea (LiNbO LN3).

LN la oblea es un material ideal para aplicaciones versátiles en los campos de la fotónica y optoelectrónica como Detectores, sensores de radar y multielemento moduladores Electro-ópticos..etc. El único cristal LN de películas delgadas se utilizará para el desarrollo de ancho de banda ancha, de alta velocidad y alta eficiencia de los dispositivos electrónicos y fotónicos circuitos.

Solo de cristal de película delgada de LN/SiO2 layer/LN sustrato

El parámetro

La especificación

Unidad

El grado

El primer



De diámetro

3

Pulgadas

La parte superior de la capa de LN

Método de crecimiento

La implantación iónica / Wafer pegado



La orientación

<+Z> ± 0,5

Grado

Grosor

(300~700) ± 50

Nm

Uniformidad del espesor

 ± 5

%

La rugosidad superficial

< 1

Nm

Óxido enterrado

Método de crecimiento

PECVD



Grosor

De 2000 ± 100

Nm

Uniformidad del espesor

 ± 5

%

El índice de refracción

1.46 ~ 1,47



Manejar la oblea

Grosor

0.51 ± 0.05

Mm

La orientación

<+Z> ± 0,5

Grado

El reverso de la superficie

Pulido



Alineación de la plana

± 0,1

Mm

 Relacionados LiNbO3 Oblea óptica podemos suministrar
 Calidad óptica wafers
 Vio obleas de calidad
  MgO dopados LiNbO3
 Fe dopados LiNbO3


La innovación: crecimiento a través de la modificación de equipos,creamos la simulación de crecimiento del cristal cristal de diseño de sistema y forma. El equipo de control de chip de la evolución de crystal forma según el estado de crecimiento de cristales, a través del procesamiento de señales del sensor de precisión. Tenemos la auto-diseño de un conjunto de la estructura de la temperatura compuesto evaluado. Con la ayuda de ella, el gradiente de temperatura en los cristales, fundir y el macizo de la interfaz de líquido de alcanzar el buen estado para el crecimiento de cristales ópticos.

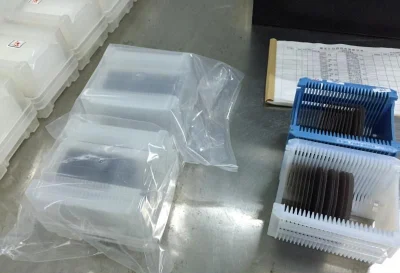

Embalaje
Lithium Niobate Wafers for Photonics and Optoelectronics

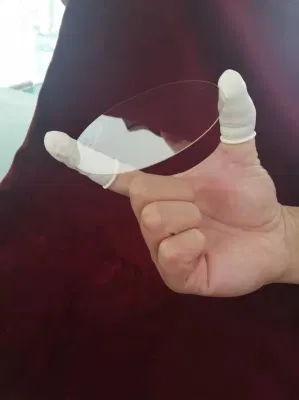

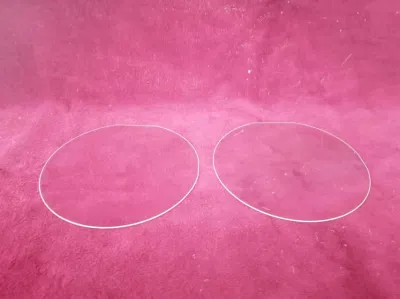

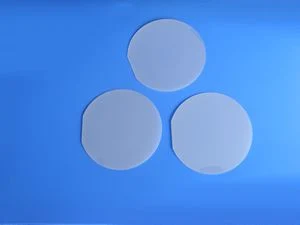

Imágenes del producto:

Lithium Niobate Wafers for Photonics and OptoelectronicsLithium Niobate Wafers for Photonics and Optoelectronics

Exposición en el extranjero

Lithium Niobate Wafers for Photonics and Optoelectronics

Lithium Niobate Wafers for Photonics and OptoelectronicsLithium Niobate Wafers for Photonics and Optoelectronics
FAQ:

P: ¿Qué es la forma de envío y el costo?

R:(1) Aceptamos DHL, Fedex, TNT, UPS, EMS, etc.

   (2) Si usted tiene su propia cuenta express, es genial.Si no, podemos ayudarle enviarlos.

 P: ¿Cómo pagar?

R: T/T, Paypal, etc

P: ¿Cuál es su MOQ?

R:  (1) Para el inventario, la MOQ es de 5 pcs.

   (2) para productos personalizados, MOQ es 10pcs-25PC.

P: ¿Cuál es la hora de entrega?

R:  (1) Para los productos estándar

          Para el inventario: la entrega es de 5 días laborables después de realizar el pedido.

          Para productos personalizados: la entrega es de 2 o 3 semanas después de realizar el pedido.

     (2) Para los productos de forma especial, la entrega es de 4 o 6 workweeks después de realizar el pedido.

Q: ¿tienen los productos estándar?

R: Nuestros productos estándar en stock.

P: ¿Puedo personalizar los productos basados en mi necesidad?

R: Sí, podemos personalizar el material, especificaciones y recubrimiento óptico para sus componentes ópticos basados en sus necesidades.
