Información Básica.
Descripción de Producto
★Descripción

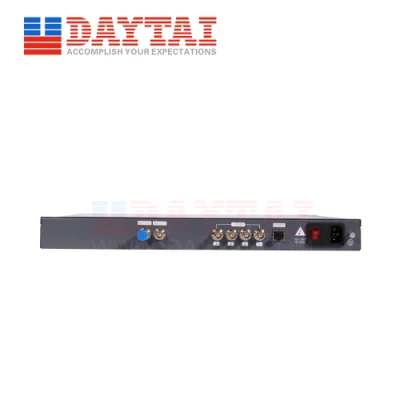

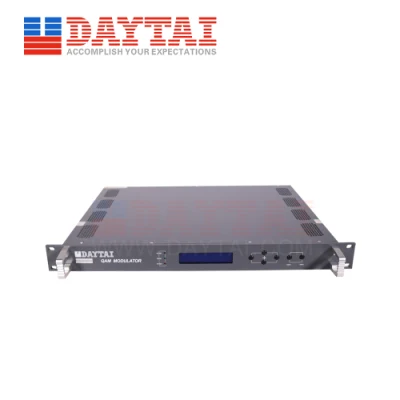

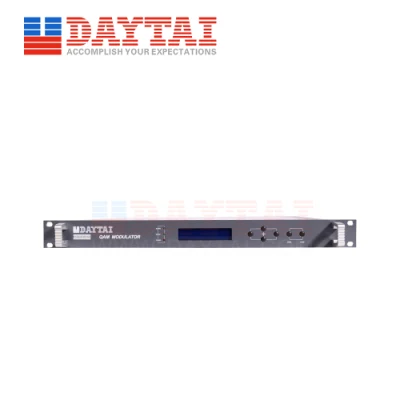

DT-DQAM-M3204B es un nuevo pacto (1RU) chasis y rentable de modulación QAM con función multiplexado, que es diseñado por Hangzhou prevalecer según las normas relacionadas con DVB. DT-DQAM-M3204B tiene 4 entrada de la ASI (máx. Tasa de bits de cada canal de hasta 108Mbps), uno de salida de radiofrecuencia RF y los resultados de pruebas. El DT-DQAM-M3204B tiene muy cómodo y amigable interfaz de administración, el usuario pueda completar toda la operación mediante el teclado y pantalla LCD en el dispositivo o el acceso a través del puerto Ethernet en el dispositivo.
★Característica
⊙hasta 4 entradas ASI
⊙hasta 108Mbps de velocidad de bits para cada entrada (DVB-ASI cubrir tanto los paquetes de datos y datos de explosión)
Soporte ⊙multiplexado
⊙Símbolo ajustable de velocidad de hasta 7Mbaudios
⊙Max. La eficacia de la tasa de bits hasta 51.6Mbps (SR=7Mbaudios, 256 QAM)
Potencia de salida RF Nominal ⊙≥100 dBuV (con rango de 0~15dB de atenuación de la ajustable) y 48~863Rango de frecuencia MHz
Formato de paquetes TS ⊙detección automática de entrada y salida configurable (188 o 204 bytes).
⊙PSI/si la regeneración de tablas
PID ⊙filtrado y la reasignación
⊙control local de teclado y pantalla LCD, o el acceso a través de Ethernet link
★Aplicación
⊙Re-multiplexado para todos los DVB Transport Stream relacionados con la aplicación del programa
⊙DVB-C de modulación QAM
★compatible
⊙Re-multiplexado para todos los DVB Transport Stream relacionados con la aplicación del programa
⊙DVB-C de modulación QAM
Especificación ★
| El parámetro | Símbolo | Descripción | Unidad | Comentario |
| Dimensión mecánica | ||||
| Altura | H | 42 | Mm | Acerca de 1U. |
| El ancho | W | 434 | Mm | Alrededor de 17" |
| La profundidad | D | 340 | Mm | |
| De entrada ASI | ||||
| Número de entrada ASI | - | 4 | ||
| Impedancia | - | 75 | W | |
| El conector | - | Conector BNC | NA | |
| Tasa de bits máxima | - | 108 | Mbps | |
| Formato de paquetes TS | - | 188 o 204 | Byte | La detección automática |
| Formato de transmisión | - | Paquete de datos o data burst | NA | |
| La salida de RF | ||||
| Impedancia | - | 75 | W | |
| El conector | - | Conector BNC | NA | |
| La frecuencia | - | 48~863 | MHz | Paso 1MHz |
| El nivel de salida | - | >100 | DBuV | Atenuación de la ajustable de 0~15dB |
| Especificación de modulación | ||||
| Esquema de modulación | - | 16QAM~256 QAM | NA | Apoyo en el Anexo- A/C |
| Velocidad de símbolo | SR | ≤7 | Mbaudios | |
| El ancho de banda | BW | 8 | MHz | |
| Tasa de bits de salida efectiva | - | ≤51.6 | Mbps | |
| La tasa de error de modulación | MER | ≥40 | DB | Después de ecualizador, 64QAM |
| La tasa de error de bit | BER | ≤1x10E-8 | Después de la FEC, 64QAM | |
| Portadora a ruido | C/N | ≥45 | DB | |
★Solicitar información
| El número de modelo | Descripción | ||
| DT-DQAM-M3204B | TS re-multiplexado y QAM modulator, 4 entradas de la ASI (hasta 108Mbps para cada canal de salida RF ), y el puerto de la prueba de RF, 16~256QAM scheme con 48~863MHz de frecuencia, SR 5~7Mbaudios |
