Información Básica.
No. de Modelo.
SWTEC-D1-99P
Marca Comercial
OEM
Origen
China
Código del HS
8518400090
Capacidad de Producción
10000PCS/Month
Descripción de Producto

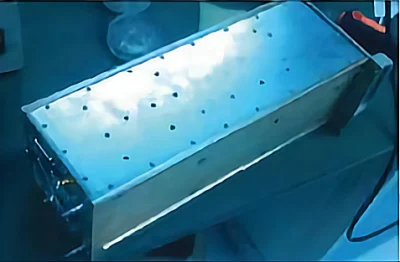

20MHz-6GHz 25/50/80/100W amplificador de potencia CW para conflictos electrónicos

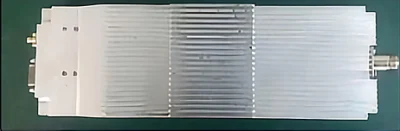

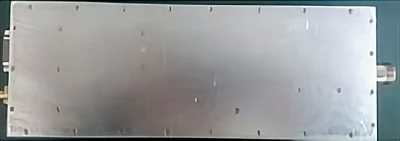

• módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz)
• interfaz de entrada: SMA-KFB2A
• interfaz de salida: N-50KFD9
• Potencia de entrada: 5±2dBm
• Potencia de salida: 25W/50W/80W/100W
•Tamaño de la estructura: 278*90*47,5mm
• método de refrigeración: Refrigeración por aire
•Peso: ≤1,5kg
•otras funciones:
• alarma de exceso de temperatura
• instrucciones de trabajo normales
• interruptor de conmutación TX
• recorte de sobremarcha
• funcionamiento continuo de la onda
Módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz) frecuencia:
El módulo por debajo de la banda de frecuencia 530MHZ está diseñado con recepción Y tiene función de conmutación T/R.
Guerra electrónica:
Módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz)
Requisitos de lanzamiento
Potencia de entrada: 5±2dBm:
Fluctuación intrabanda: ≤±BID:
Supresión de segundo armónico:>15dBc:
Supresión de onda terciaria: >12dBc (por debajo del módulo de banda 300MHz>: >20dBc (por encima del módulo de banda 300MHz): Eficiencia:>40% (por valor típico)
Tiempo de conmutación: ≤±io: (Típico)
Parámetros del receptor:
(El módulo inferior a 530MHz tiene canal de conexión)
Frecuencia de funcionamiento
Cifra de ruido: W8dB:
Fluctuación en banda: <±1,5dB
Ruido de fondo de recepción: W-85dBm:
Supresión fuera de banda: (Módulo inferior a 100MHz )
Desviación 5M ≥20dBc
Desviación 10M≥40dBc
(Módulo inferior a 100MHz )
Desviación 10M≥20dBc
Desviación 20M≥40dBc
Resistencia a quemaduras: ≥2W
Aislamiento del canal del transceptor: ≥60dB
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
• módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz)
• interfaz de entrada: SMA-KFB2A
• interfaz de salida: N-50KFD9
• Potencia de entrada: 5±2dBm
• Potencia de salida: 25W/50W/80W/100W
•Tamaño de la estructura: 278*90*47,5mm
• método de refrigeración: Refrigeración por aire
•Peso: ≤1,5kg
•otras funciones:
• alarma de exceso de temperatura
• instrucciones de trabajo normales
• interruptor de conmutación TX
• recorte de sobremarcha
• funcionamiento continuo de la onda
Módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz) frecuencia:
| Frecuencia (MHZ) | Potencia de salida (W) | Antidesajuste |
| 20 ~88 | 50 | 3:1 |
| 88 ~220 | 50 | 3:1 |
| 220 ~300 | 50 | 3:1 |
| 300~350 | 80 | 3:1 |
| S50 400 | 80 | 3:1 |
| 400-470 | 80 | .1 |
| 470~530. | 80 | 5:1 |
| 530 ~850 | 50 | 3:1 |
| 820-920 | 25 | 5:1 |
| 920~960 | 25 | 5:1 |
| 960-1350 | 25 | 3:1 |
| Frecuencia (MHZ) | Potencia de salida (W) | Antidesajuste |
| 1350 a 1800 | 25 | 5:1 |
| 1800~1880 | 25 | 5:1 |
| 1880 a 2050 | 25 | 5:1 |
| 2050~2170 | 25 | 5:1 |
| 820~920 | 100 | 5:1 |
| 920~960 | 100 | 5:1 |
| 1800~1880 | 100 | 5:1 |
| 1880 a 2050 | 100 | 5:1 |
| 2050~2170 | 100 | 5:1 |
| 2170-2500 | 50 | 5:1 |
| 2500~5000 | 25 | 3:1 |
| 5000~6000 | 50 | 3:1 |
El módulo por debajo de la banda de frecuencia 530MHZ está diseñado con recepción Y tiene función de conmutación T/R.
Guerra electrónica:
Módulo de amplificador de potencia de disipador de calor autónomo (20MHz~6GHz)
Requisitos de lanzamiento
Potencia de entrada: 5±2dBm:
Fluctuación intrabanda: ≤±BID:
Supresión de segundo armónico:>15dBc:
Supresión de onda terciaria: >12dBc (por debajo del módulo de banda 300MHz>: >20dBc (por encima del módulo de banda 300MHz): Eficiencia:>40% (por valor típico)
Tiempo de conmutación: ≤±io: (Típico)
Parámetros del receptor:
(El módulo inferior a 530MHz tiene canal de conexión)
Frecuencia de funcionamiento
Cifra de ruido: W8dB:
Fluctuación en banda: <±1,5dB
Ruido de fondo de recepción: W-85dBm:
Supresión fuera de banda: (Módulo inferior a 100MHz )
Desviación 5M ≥20dBc
Desviación 10M≥40dBc
(Módulo inferior a 100MHz )
Desviación 10M≥20dBc
Desviación 20M≥40dBc
Resistencia a quemaduras: ≥2W
Aislamiento del canal del transceptor: ≥60dB
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
