Información Básica.
No. de Modelo.
FWT-1550ES-2X10
potencia de salida óptica
2 Ports, Per Port Output 7-10 dBm
ancho de banda
47 ~ 1000mhz
tipo de conector óptico
fc/apc o sc/apc
nivel de entrada
23±5dbmv
temperatura de trabajo
0 ~ 50
sbs
13-19db
cnr
más que e igual 52db
fuente de alimentación
48vdc o 110/220vac
Paquete de Transporte
590*590*170mm by Strong Carton Based on 1PCS
Especificación
CE, ROHS
Marca Comercial
Fullwell (can customised)
Origen
Zhejiang Hangzhou
Código del HS
8517622100
Capacidad de Producción
200 ~ 500PCS/Month
Descripción de Producto

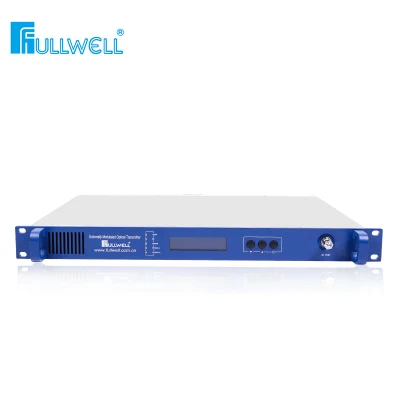

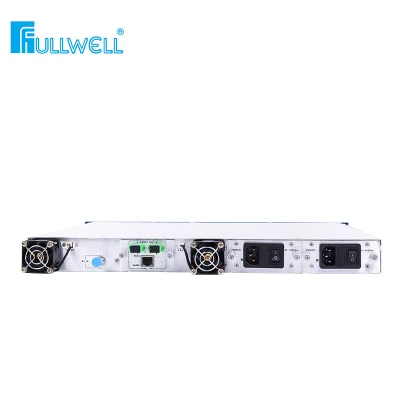

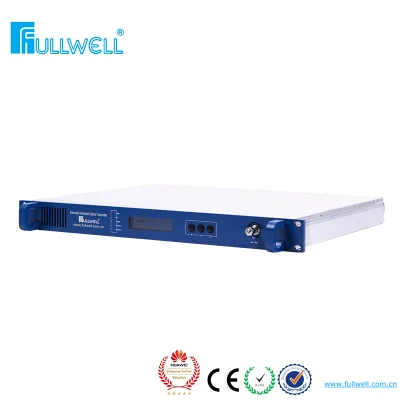

Transmisor óptico de modulación externa estándar 1550nm de la serie FWT-1550ES
Parámetros técnicos
Descripción del producto
LA serie FWT-1550ES es un transmisor óptico de modulación externa 1550nm estándar y práctico especialmente desarrollado para estaciones CATV pequeñas y medianas. Este dispositivo utiliza ancho de línea estrecho Typ. = 1MHz, bajo ruido, láser DFB de onda continua como fuente de luz.
Adopción del modulador externo LiNbO3 especialmente desarrollado para la modulación de señal CATV, y desarrollado e independiente y diseñado tecnología de control de optimización de fuente de microondas dual. 862MHz ~ 47 ancho de banda, CNR ≥ 51dB, CTB ≤ -65dB, CSO ≤ -65dB, SBS: 13, 16, 18dBm ajustable, que puede satisfacer la transmisión de alta calidad de vídeo, audio y datos en redes CATV. Equipado con gestión de red SNMP, 1 + 1 de reserva de alimentación.
Transmisor óptico de modulación externa estándar 1550nm de la serie FWT-1550ES, con excelente relación rendimiento-precio, adecuado para CATV FTTH de triple reproducción desde cabecera hasta usuario final.
Adopción del modulador externo LiNbO3 especialmente desarrollado para la modulación de señal CATV, y desarrollado e independiente y diseñado tecnología de control de optimización de fuente de microondas dual. 862MHz ~ 47 ancho de banda, CNR ≥ 51dB, CTB ≤ -65dB, CSO ≤ -65dB, SBS: 13, 16, 18dBm ajustable, que puede satisfacer la transmisión de alta calidad de vídeo, audio y datos en redes CATV. Equipado con gestión de red SNMP, 1 + 1 de reserva de alimentación.
Transmisor óptico de modulación externa estándar 1550nm de la serie FWT-1550ES, con excelente relación rendimiento-precio, adecuado para CATV FTTH de triple reproducción desde cabecera hasta usuario final.
Característica del producto
Alta calidad: La tecnología original de innovación de fuentes de microondas duales y la tecnología de predistorsión de RF garantizan que el sistema tenga los índices CTB, CSO y SBS perfectos cuando CNR≥51dB.
Flexibilidad: La tecnología de modulación de fase del modulador externo maximiza la potencia óptica de la fibra para obtener una transmisión de largo recorrido, garantizando al mismo tiempo el excelente rendimiento de CSO del sistema, y el umbral SBS es ajustable: 13,16,18 dBm; Modo AGC / MGC seleccionable en el sitio, OMI puede ser ajustable, adecuado para diferentes transmisiones de red.
Fiabilidad: Rack estándar de 19" 1U, fuente de alimentación de reserva en caliente integrada de alto rendimiento de 1 + 1, que puede funcionar en una red urbana de 86 ~ 265Vac. Conmutación automática MS y control automático de temperatura del chasis.
Excelente relación rendimiento-precio: Adecuado para FTTH triple play CATV desde la cabecera hasta el usuario final.
Intuitivo: El modulador externo y el láser son los componentes más caros del dispositivo. El microprocesador incorporado controla el estado de funcionamiento del modulador externo y del láser, y los parámetros de funcionamiento se muestran en la pantalla LCD.
Tipo de administración de red: La administración de red SNMP, puede realizar la función DE supervisión DE LA RED de administración.
Flexibilidad: La tecnología de modulación de fase del modulador externo maximiza la potencia óptica de la fibra para obtener una transmisión de largo recorrido, garantizando al mismo tiempo el excelente rendimiento de CSO del sistema, y el umbral SBS es ajustable: 13,16,18 dBm; Modo AGC / MGC seleccionable en el sitio, OMI puede ser ajustable, adecuado para diferentes transmisiones de red.
Fiabilidad: Rack estándar de 19" 1U, fuente de alimentación de reserva en caliente integrada de alto rendimiento de 1 + 1, que puede funcionar en una red urbana de 86 ~ 265Vac. Conmutación automática MS y control automático de temperatura del chasis.
Excelente relación rendimiento-precio: Adecuado para FTTH triple play CATV desde la cabecera hasta el usuario final.
Intuitivo: El modulador externo y el láser son los componentes más caros del dispositivo. El microprocesador incorporado controla el estado de funcionamiento del modulador externo y del láser, y los parámetros de funcionamiento se muestran en la pantalla LCD.
Tipo de administración de red: La administración de red SNMP, puede realizar la función DE supervisión DE LA RED de administración.
Parámetros técnicos
| Elementos | Unidad | Parámetro | Nota |
| Modelo láser | DFB | Oclaro Digital | |
| Longitud de onda | nm | 1550±10 | Especificado antes de ordenar |
| Método de modulación óptica | Modulado externo | ||
| Potencia de salida óptica | DBm | 2x10 | Puede personalizar 1x7, 1x8,1x9 2x5, 2x6,2x7, 2x8,2x9,2x10 |
| Umbral SBS | DBm | 16 (predeterminado) | 13,16,18 adj. |
| Conector óptico | FC/APC O SC/APC | Especificado antes de ordenar | |
| Rango de frecuencia | MHz | 47~862 | |
| CNR | DB | ≥51,0 | GY/T143-2000 6.2.3.5 |
| Planicidad | DB | ±0,75 | GY/T143-2000 6.2.4 |
| Nivel de entrada RF | DBuV | 78-88 | Control automático AGC |
| C/CTB | DB | ≥65,0 | GY/T143-2000 6.2.5 |
| C/CSO | DB | ≥65,0 | GY/T143-2000 6.2.6 |
| Impedancia de entrada RF | Ω | 75 | |
| Pérdida de retorno de entrada RF | DB | >16(47~550)MHz >14(550~862)MHz | ES/T11381,1 4.2.2.2.5 |
| Fuente de alimentación | V | 90~265 V CA | Opcional -48VDC |
| Consumo de energía | W | ≤50 | Funcionamiento de la fuente de alimentación única |
| Temperatura de funcionamiento | ºC | 0~50 | Control automático de temperatura |
| Temperatura de almacenamiento | ºC | -20~85 | |
| Humedad relativa de trabajo | % | 20%~85% | |
| Dimensión | ″ | 19″×11″×1,75″ | 483(W)x280(D)X44(H) |
| Interfaz de administración de red | RJ45 | Compatible con el explorador web y SNMP |
Serie de modelos de producto
FWT-1550ES -1×7 (una salida, ≥7dBm)
FWT-1550ES -1×8 (una salida, ≥8dBm)
FWT-1550ES -1×9 (una salida, ≥9dBm)
FWT-1550ES -2×5 (dos salidas, ≥5dBm)
FWT-1550ES -2×6 (dos salidas, ≥6dBm)
FWT-1550ES -2×7 (dos salidas, ≥7dBm)
FWT-1550ES -2×8 (dos salidas, ≥8dBm)
FWT-1550ES -2×9 ( dos salidas , ≥9dBm )
FWT-1550ES -1×8 (una salida, ≥8dBm)
FWT-1550ES -1×9 (una salida, ≥9dBm)
FWT-1550ES -2×5 (dos salidas, ≥5dBm)
FWT-1550ES -2×6 (dos salidas, ≥6dBm)
FWT-1550ES -2×7 (dos salidas, ≥7dBm)
FWT-1550ES -2×8 (dos salidas, ≥8dBm)
FWT-1550ES -2×9 ( dos salidas , ≥9dBm )

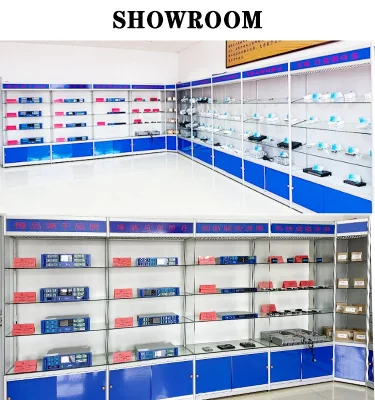

Feria de producción:
Si tiene otra pregunta, no dude en ponerse en contacto conmigo directamente como se indica a continuación:
Hangzhou Fullwell Optoelectronic Equipment Co., Ltd
Add:A2-1305, Parque de la Ciencia e Innovación de Qimeng,no.1899,Gudun Road,Hangzhou, China
Persona de contacto: Leo Yao
"Diseñar y fabricar los productos de equipos FTTH CATV más fiables y eficientes de la industria".
