Ventana de cuña de niobato de litio de cristal piezoeléctrico Wafer LN Linbo3

¡Compra tu Ventana de cuña de niobato de litio de cristal piezoeléctrico Wafer LN Linbo3 directamente de nuestra fábrica! Alta calidad y precios competitivos. Visítanos ahora.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
FW-CRYSTAL
Marca Comercial
FineWin
Origen
China

Descripción de Producto

Descripción:

El niobato de litio (LiNbO3) es un material ferroeléctrico adecuado para una variedad de aplicaciones. Su versatilidad es posible gracias a las excelentes propiedades electroópticas, no lineales y piezoeléctricas del material intrínseco. Es uno de los materiales electroópticos más caracterizados, y las técnicas de cultivo de cristales producen constantemente grandes cristales de alta perfección.

Aplicaciones:

  • Duplicación de frecuencia para longitudes de onda >1μm y osciladores paramétricos ópticos (OPO) bombeados a 1064 nm, así como dispositivos de cuasi-fase-emparejados (QPM);

  • Células Pockel, interruptores Q y moduladores de fase;

  • Sustratos de guiaondas, obleas de onda acústica de superficie (SIERRA).

Propiedades físicas y ópticas:

Estructura cristalina   Trigonal, grupo espacial R3C
Parámetros de celda              A=0,515,c=13,863,Z=6
Punto de fusión                 1255 +/-5ºC.
Punto Curie                  1140 +/-5ºC.
Mohs Dureza              5
Densidad                      4,64 g/cm 3
Coeficiente de absorción          ~ 0,1%/cm a 1064 nm
Solubilidad                    Insoluble en H2O
Constante dieléctrica relativa    εT11/ε0: 85
εT33/ε0:29,5
Expansión térmica              ||a, 2,0 x 10 -6/K a 25ºC.
Coeficientes a 25ºC.           ||c, 2,2 x 10 -6/K a 25ºC.
Conductividad térmica          38 W /M /K A 25ºC.
Rango de transparencia          420 - 5200 nm
Índices refractivos             n e = 2,146, n  o = 2,220 a 1300 nm
e = 2,156, n  o = 2,322 a 1064 nm
= 2,203, n  o = 2,286 a 633 m
Homogeneidad óptica ~ 5 x 10  -5 /cm
Ecuaciones de Sellmeier ( l en mm)                  o  2 (l ) = 4,9048+0,11768/(l2- 0,04750) - 0.027169l2
e 2 ( l) = 4,5820+0,099169/( l2 - 0,04443) - 0,021950 l2


Especificaciones:

Material                                          Láser grado LiNbO3
Orientación              ±0,5o
Tolerancia dimensional ±0,1mm
Calidad de la superficie 20/10 raspaditos/excavación según mil-o-13830B
Planicidad λ/8 a 633 nm
Perpendicularidad           5 arco mín
Paralelismo              mejor que 20 arco seg
Borrar abertura           > Central 90%
Revestimiento AR              Recubrimiento AR con R < 0,2% en longitud de onda central

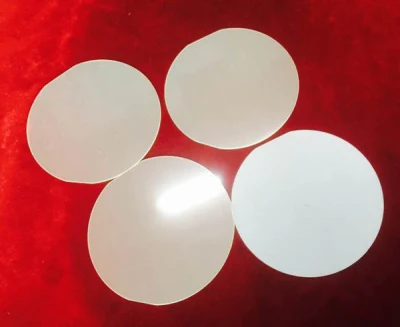

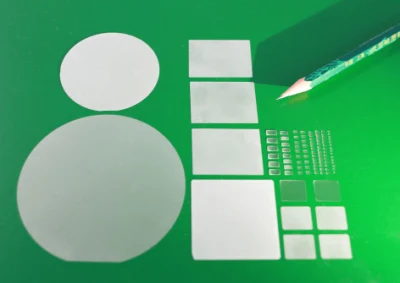

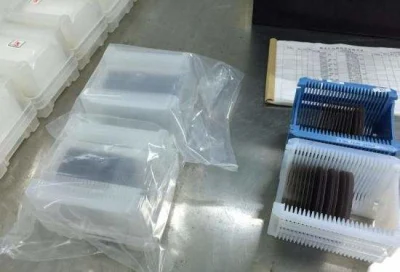

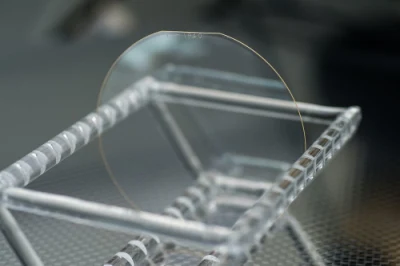

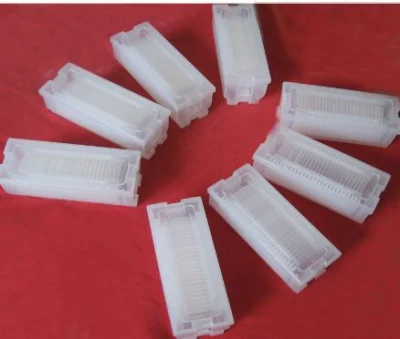

Imágenes de producto:
Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3
Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3


Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3
