Información Básica.
No. de Modelo.
SWPA002005G5050
frecuencia de funcionamiento
20-520MHz
ganancia de potencia
50 db
potencia de salida
100 vatios
impedancia
50 ohmios
entrada/salida de conectores rf
sma-f
Paquete de Transporte
Carton
Especificación
150*90*25 mm
Marca Comercial
SWT
Origen
China
Capacidad de Producción
3000 / 3 Months
Descripción de Producto

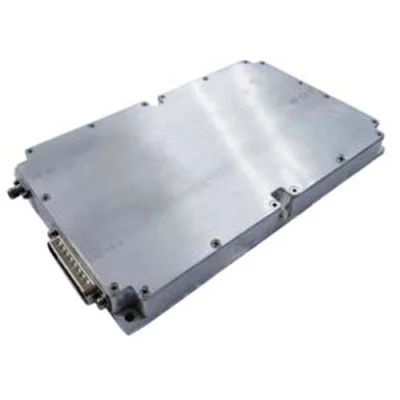

Conectores RF personalizados SMA-F de potencia de salida UHF 20-520MHz 100W SWT Amplificador de potencia
ESPECIFICACIONES ELÉCTRICAS A 25˚C
Nota:
1.carga VSWR @POUT = 50W:∞ en todas las fases de carga y amplitud durante 1minute;
3:1@ todas las fases de carga y amplitud continuas
2. Protección contra sobretemperatura; Protección contra sobretensión; Protección contra polaridad inversa; Protección contra sobrecorriente.
CALIFICACIONES AMBIENTALES
ESPECIFICACIONES MECÁNICAS
Q5: Fecha de entrega de la muestra por DHL/FedEx
ESPECIFICACIONES ELÉCTRICAS A 25˚C
| Parámetro | Mín | Típico | Máx | Unidades |
| Rango de frecuencia | 20 | 520 | MHz | |
| Ganancia de potencia | 50 | DB | ||
| Ganancia de potencia plana | ±2 | DB | ||
| Potencia de salida | 100 | Vatio | ||
| Espurio | -60 | DBC | ||
| Armónicos@50W | - 10 | DBC | ||
| Pérdida de retorno de entrada | - 10 | DB | ||
| Fuente de alimentación de CC | +28 | Voltio | ||
| Corriente de CC@100W | 10 | R |
1.carga VSWR @POUT = 50W:∞ en todas las fases de carga y amplitud durante 1minute;
3:1@ todas las fases de carga y amplitud continuas
2. Protección contra sobretemperatura; Protección contra sobretensión; Protección contra polaridad inversa; Protección contra sobrecorriente.
CALIFICACIONES AMBIENTALES
| Parámetro | Mín | Típico | Máx | Unidades |
| Potencia de entrada máxima | +10 | DBm | ||
| Temperatura de funcionamiento | -20 | +60 | ·C | |
| Temperatura de no funcionamiento | -25 | +65 | ·C | |
| Humedad relativa (sin condensación) | % | |||
| ALTITUD (MIL-STD-810F) | 10000 | 95 | 30000 | pies |
| Choque / vibración (mil-STD-810F) | Hueso de la aviación |

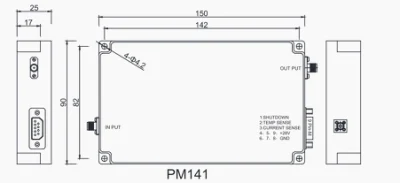

ESPECIFICACIONES MECÁNICAS
| Parámetro | Valor | Límites | Unidades |
| Dimensiones | 150*90*25 | Milímetro | |
| Peso | 1 | Kg | |
| Entrada de conectores RF | SMA-F | ||
| Salida de conectores RF | SMA-F | ||
| Conectores de comunicación | D-Sub de 9 pines, macho | ||
| Impedancia | 50 | ohmios |
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de componentes pasivos y subsistemas RF de microondas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo filtros de microondas, duplexers, amplificadores, fuentes de frecuencia, y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles y otros campos.
En términos de filtros de microondas, la empresa cuenta con productos completos y sólidas capacidades de diseño. Los principales productos incluyen filtro de parada de banda de cavidad, filtro de guiaondas, filtro de ajuste eléctrico, combinador de múltiples frecuencias, POI de plataforma combinada de múltiples frecuencias, filtro de doble modo de cavidad dieléctrica, filtro LC, filtro de peine miniaturizado, filtro interdigital, etc.
Para satisfacer las necesidades especiales y los requisitos de índice más altos de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados, y de todo corazón proporcionar a los clientes productos y servicios rápidos y de alta calidad.
Para satisfacer las necesidades especiales y los requisitos de índice más altos de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados, y de todo corazón proporcionar a los clientes productos y servicios rápidos y de alta calidad.
PREGUNTAS Y RESPUESTAS:
Q1. ¿Puedo obtener una muestra antes de realizar un pedido a granel?
Sí, ofrecemos la muestra para todos los modelos pero con cargo.
Q2. ¿Qué debo hacer si no sé de frecuencia en mi país?
Por favor no dude en contactarnos con su consulta, encontraremos la frecuencia que necesita y le ofreceremos ayuda para sus problemas.
Q3. ¿acepta el pedido OEM/ODM?
Sí, podemos personalizar el logotipo de la Marca, los colores y las frecuencias.
Q4.Fecha de envío
| Muestra | 20 días hábiles |
| ≤50 unidades | 60 días hábiles |
| >50 pzs | 90 días hábiles |
| >200 pzs | Negociar |
Q5: Fecha de entrega de la muestra por DHL/FedEx
| EE.UU./Canadá/Europa/Asia | 3-5 días |
| Oriente Medio/Latinoamérica | 5-7 días |
| Africano | 3-7 días |
