Ah1916am CATV modulador de manera ágil 16 moduladores ágiles
Somos una fábrica especializada en el Ah1916am CATV modulador de manera ágil 16 moduladores ágiles. Encuentra la mejor calidad de productos aquí.
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
AH-1916AM
nivel de salida
113DBV
tamaño
19" 3u
instalación
montado en bastidor
relación a/v.
-10dB -20dB
fuente de alimentación
110-245v ac
nivel de entrada de vídeo
0,6 1,5vp-p
snr de vídeo
50db
Audio Snr
-60dB
Paquete de Transporte
Standard Export Carton
Especificación
Grade A
Marca Comercial
SOFTEL
Origen
China Mainland
Código del HS
85176229
Capacidad de Producción
5000PCS/Month

Descripción de Producto


AH1916soy  áGil
16 en 1HEADEND MANUAL DE USUARIO


IntroduccióN

El AH1916AM Es un chasis montado en rack de 4RU que permite la instalacióN de hasta 16 piezas de calidad de alta frecuencia filtrada de la sierra de moduladores áGiles que cubre 860MHz.Combinador activa incorporada elimina el cableado innecesario y el potencial problema de conexióN y garantiza un alto nivel de salida.Bajo el ruido de banda lo hace ideal en la cabecera de canal adyacente.

CaracteríSticas
  1. La agilidad de frecuencia completa permite la ráPida creacióN del canal alineaciones
  2. Cada canal es completamente independiente.ConfiguracióN de canales es flexible
  3. Dos ventiladores de refrigeracióN para el calor-hundimiento prolongar la vida de servicio
  4. Ninguno de memoria voláTil asegura la programacióN de canal permanece despuéS de la péRdida de potencia
  5. Los dos díGitos de la pantalla de LED proporciona una ráPida identificacióN de canal
  6. Disponible en configuraciones de NTSC o PAL

Especificaciones
Chasis
RF El rango de frecuencia 45 ~ 860 MHz
 Conector de salida Conector F
El nivel de salida 105 dBµV (Adj).
El punto de prueba -20 dB
El aislamiento de puerto a puerto ≥35 dB
La péRdida de retorno ≥12 dB
Ganar + 8 DB
GENERAL La capacidad de modulacióN 16
El rango de tensióN de entrada 110V o 220V
Ventilador de refrigeracióN 2
El consumo 70W (totalmente cargado)
La dimensióN 42 * 17 *20 cm.
peso neto 9  kg (totalmente cargado)
El peso de envíO 3,7 kg (chasis)
10 kg ( Totalmente cargado)
TamañO de la caja de cartóN 53 *  30 * 24  cm.
Tarjeta modulador
RF Frecuencia de salida 45 ~ 860 MHz de Cualquier canal
El nivel de salida 103  dBµV (Adj).
Conector de salida  Conector F
A / V Ratio ~ -11 -18 DB (Adj).
Estabilidad de frecuencia ±10 KHz.
El nivel de entrada de víDeo 0.6-1.5Vp-p (87,5% de modulacióN)
Conector de entrada de víDeo RCA amarillo
El nivel de entrada de audio 1Vp-p (25KHz dev).
Conector de entrada de audio RCA blancos
GENERAL La tensióN 5V DC

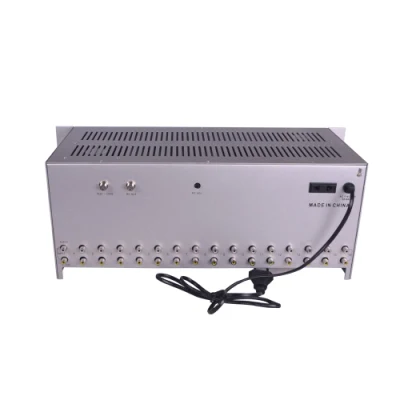

Ah1916am CATV Agile Modulator 16 Way Agile Modulators

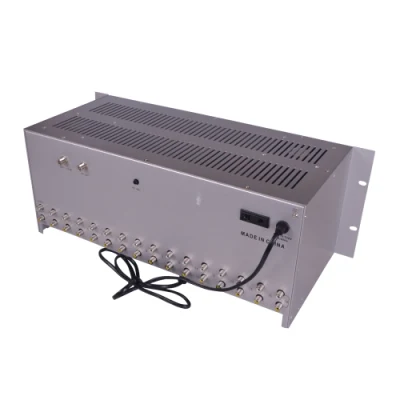

Ah1916am CATV Agile Modulator 16 Way Agile Modulators


Advertencia:

Para la proteccióN de su equipo y su correcto funcionamiento es necesario conectar el
AH1916H A una conexióN a tierra.
Desembalaje y manipulacióN
Un completo conjunto1916AH me  viene con todo el equipo montado,  con cables,  probado en fáBrica, y a continuacióN, envasados en
Un contenedor de envíO. AsegúRese de que todos los accesorios son removidos del envase y embalaje
El material antes de que se descartan.
La inspeccióN
Inspeccionar la parte delantera y trasera del equipo para el envíO de los dañOs.AsegúRese de que el equipo estáLimpio, y no
El cable, cables  o conectores estáN rotas, dañAda o suelta.
Los dañOs en el envíO
Cualquier dañO debe ser descubierto despuéS de desembalar la unidad, inmediatamente un reclamo con el transportista.
Un informe completo de los dañOs seráN realizados y una copia remitida al proveedor.
Precauciones
Precauciones Requisitos
Evitar la acumulacióN de calor Permitir que el espacio de rack (1'')entre powered producto de cabecera en el equipo
Facilitan el acceso a cableado rack Deje un míNimo de 18 pulgadas detráS del rack
Facilitar el mantenimiento y mantenimiento Permitir que un míNimo de 36'' de espacio libre en la parte frontal del rack
Evitar el calentamiento directo o aire acondicionado. Si inevitable  utilizar placas deflectoras
Las salidas de la fuente de alimentacióN de CA Buscar equipos cerca de tomas de corriente suficiente para suministrar energíA para el equipo de prueba y herramientas eléCtricas
Compatibilidad con rack AsegúRese de rack admite son lo suficientemente ríGido para apoyar a los racks
La construccióN de la fuga Ten cuidado con el goteo de agua en el equipo de los escapes de los tejados, techo de la guíA de ondas de entradas, y tubo de agua fríA condensations

INSTALLAION RÁPIDO
El AH1916AM EstáDiseñAdo para interiores rack 19''.AsegúRese de que un espacio que queda entre los moduladores de la circulacióN de aire.Para evitar descargas eléCtricas, nunca se retire el pasador de tierra.AsegúRese de que los cables de entrada eléCtrica entrar en el edificio estéConectado a la construccióN de tierra cerca del punto de entrada como sea posible.
  1. El avance en los conectores de audio y víDeo antes de encender el ordenador
  2. Calentar el modulador y controlar la imagen y audio
  3. Establecer los canales que usted desee si los ajustes de fáBrica no son lo que quieras
El ajuste

Todos los Moduladores SOUKA calor movida en la fáBrica y el ajuste final con las unidades de calor.Por lo tanto, permitir que un 20 minutos de calentamiento antes de intentar cualquier ajuste.NecesitaráUn medidor de nivel de señAl y un televisor.
  1. Conecte el cable de audio y víDeo de su origen a las respectivas conector en el modulador.Si usted tiene varios AH1916H, conecte la salida de RF para el buen combinador.Los niveles pueden ser leíDos en el punto de prueba combinador de la salida de la produccióN en el panel trasero.
  2. El AV Adj.Siempre debe ser de entre -15dB a -17dB por debajo del víDeo.ADJ.Una vez que se establece esta relacióN se haráUn seguimiento con el video de ADJ.(Todos son propias de fáBrica).
  3. Los niveles de modulacióN de audio y víDeo estáN establecidos en la fáBrica de máS o menos de 25KHz desviacióN y el 87,5% de Profundidad de modulacióN, respectivamente.Aunque el equipo de prueba adecuado se debe utilizar, ajustes menores pueden realizarse utilizando un aparato de televisióN.
    3.1 Conectar el televisor a la salida final el punto de prueba para que su nivel de señAl de entrada desde el modulador es  Acerca de +69dBµV.Si el aspecto de colores brillantes y no es suficiente el sonido sin sonido buzz, dejar el ajuste de la modulacióN por síSolo.Si no es ocasional buzz audio control de modulacióN, gire hacia abajo lentamente hacia la izquierda hasta que el audio estáLimpio.
    3.2 Si el modulador imagen es oscura, aumentar el control de ADJ.V lentamente hasta que la imagen se vuelve máS brillante y comienza a distorsionar.Baje el control sobre 1/8 de vuelta desde este punto.
    3.3 Si el modulador audio es baja, tratar de establecer el nivel de audio TV utilizando una señAl de aire.Subjetivamente coinciden con este nivel, utilizando un adj.De control.Verificar que todos los niveles de audio sobre el mismo al cambiar de canal.

La solucióN de problemas comunes

1. Espina de Pez en TV

El modulador de desconectar de los canales locales y comprobar el canal modulado.Si no se mueva la modula la programacióN de canal.Si la imagen estáCubierto de nieve, usar un filtro paso bajo para el ruido de bloque o de los datos procedentes de cable.
2.Barras horizontales rodando a travéS de la imagen de TV

Verificar la presencia de un componente del sistema que estáIntroduciendo en el sistema de alimentacióN de CC.Desconectar el componente y controlar la TV.Si el zumbido bares parada, utilice un bloqueador de DC corriente abajo del componente para bloquear el poder de llegar a los televisores.
 Si el laminado es sóLo en los canales modulados, verificar la desigualdad de impedancia ajustando el potencióMetro para ajuste de nivel de víDeo.
3. Las barras verticales rodando a travéS de la imagen de TV

Controlar la alimentacióN de CA en la líNea.Utilizar un martillo de tierra en la líNea.
4. Fantasma en la imagen

Verificar la presencia de baja calidad combiner/ divisor  en el sistema.Sustituir con una gran combinador de aislamiento/splitter.
Compruebe el tipo de cable coaxial utilizado en el sistema.ProteccióN insuficiente de coax haráQue las sombras.
5.Imagen de nieve
Verificar el modulador estáConfigurada para el buen canal de televisióN band.
Verifique que el televisor estáEstablecido en el buen canal de televisióN band.
6. Las líNeas en blanco y negro en un canal local.

Mover el canal modulado hasta un nuevo canal.Si el problema persiste y todas las entradas de un modulador de entrada múLtiples no estáN siendo utilizadas por defecto, verificar el modulador de canales para ver si canal predeterminado es el mismo canal que el problema es el canal.
7.Modula la imagen es demasiado brillante o descolorida.
   Ajustar el potencióMetro de ajuste de nivel de víDeo en el modulador panel frontal o en el panel trasero del chasis.
   Si utiliza una cáMara, compruebe la colocacióN de la lente para asegurarse de que no tiene por objeto el sol o una reflexióN.
   Ajustar la cáMara.
8.Modula la imagen es demasiado oscura
  Si el baseband víDeo se divide, usted puede requerir un amplificador
   Tratar de ajustar el potencióMetro de víDeo en el panel frontal o modulador del panel posterior del chasis
   Si la fuente de víDeo no estáDividido, verificar la fuente de entrada directamente en un TV
   Ajustar el nivel de víDeo del potencióMetro de ajuste en el chasis del decodificador unidades para el buen brillo.
9.Ruido en el Audio
   Insertar bloque a tierra en la líNea de cable coaxial y el suelo antes de entrar en la TV
   El uso de audio/víDeo de calidad profesional de interconexióN entre los componentes y el modulador
10.El audio es demasiado baja
  Utilice un conector en Y a la izquierda y derecha combinador de audio antes de entrar en el modulador

( 1 añO de garantíA)
La SOFTEL electróNicos Ha sido completamente probado y estar en condiciones óPtimas de funcionamiento cuando sale de fáBrica y se justifica a estar libre de defectos en materiales o mano de obra que se puede desarrollar dentro de un añO de la fecha de compra.SOFTEL EstáDe acuerdo para poner remedio a tal o presentar una nueva pieza, o en su opcióN de una unidad completa, o cualquier parte de una unidad que informóDe tal defecto, siempre que la unidad o en parte es devuelta a SOFTEL  SOFTEL o Facilidad de servicio autorizado segúN los téRminos que figuran a continuacióN.
La autorizacióN previa autorizacióN de devolucióN con un núMero emitido por SOFTEL O su representante es obligatorio para todas las devoluciones.El comprador seráResponsable de todos los gastos de flete de envíO a SOFTEL A menos que se autorice lo contrario.Los cargos para devolver una unidad o parte de comprador seráPagado por SOFTEL.ReclamacióN por dañOs en el envíO El comprador deberáSer presentada por el comprador con el transportista de conformidad con la normativa del transportista.
SOFTEL No seráResponsable de los gastos de envíO si la unidad devuelta resulta impecable.

Una AutorizacióN de DevolucióN de Material (RMA) es obligatorio en todos los productos devueltos a SOFTEL. Independientemente de si el producto sea devuelto para su reparacióN o créDito.Antes de devolver el producto, póNgase en contacto con la SOFTEL Venta que se pone en contacto con.
El comprador  : NúMero de RMA:
NúMero de modo NúMero de identificacióN de productos Problema




Si no hay suficiente espacio en este formulario, por favor incluya una hoja de papel.



Gracias por utilizar nuestros productos.
Para obtener máS informacióN sobre productos, visite nuestro sitio web:
Http://wsoftel-optic.En.Made-in-china.Com

El ApéNdice I
PAL  B/G Channel y tabla de frecuencias
5.5MHz portadora de audio
  El canal Video
Freq.		     El canal Video
Freq.		     El canal Video
Freq.
1 E2 48.25 37 S21 303.25 73 E36 591.25
2 E3 55.25 38 S22 311.25 74 E37 599.25
3 E4 62.25 39 S23 319.25 75 E38 607.25
4 X 69.25 40 S24 327.25 76 E39 615.25
5 Y. 76.25 41 S25 335.25 77 E40 623.25
6 Z 83.25 42 S26 343.25 78 E41 631.25
7 Z1 90.25 43 S27 351.25 79 E42 639.25
8 Z2 97.25 44 S28 359.25 80 E43 647.25
9 S1 105.25 45 S29 367.25 81 E44 655.25
10 S2 112.25 46 S30 375.25 82 E45 663.25
11 S3 119.25 47 S31 383.25 83 E46 671.25
12 S4 126.25 48 S32 391.25 84 E47 679.25
13 S5 133.25 49 S33 399.25 85 E48 687.25
14 S6 140.25 50 S34 407.25 86 E49 695.25
15 S7 147.25 51 S35 415.25 87 E50 703.25
16 S8 154.25 52 S36 423.25 88 E51 711.25
17 S9 161.25 53 S37 431.25 89 E52 719.25
18 S10 168.25 54 S38 439.25 90 E53 727.25
19 E5 175.25 55 S39 447.25 91 E54 735.25
20 E6 182.25 56 S40 455.25 92 E55 743.25
21 E7 189.25 57 S41 463.25 93 E56 751.25
22 E8 196.25 58 E21 471.25 94 E57 759.25
23 E9 203.25 59 E22 479.25 95 E58 767.25
24 E10. 210.25 60 E23 487.25 96 E59 775.25
25 E11 217.25 61 E24 495.25 97 E60 783.25
26 E12 224.25 62 E25 503.25 98 E61 791.25
27 S11 231.25 63 E26 511.25 99 E62 799.25
28 S12 238.25 64 E27 519.25 100 E63 807.25
29 S13 245.25 65 E28 527.25 101 E64 815.25
30 S14 252.25 66 E29 535.25 102 E65 823.25
31 S15 259.25 67 E30 543.25 103 E66 831.25
32 S16 266.25 68 E31 551.25 104 E67 839.25
33 S17 273.25 69 E32 559.25 105 E68 847.25
34 S18 280.25 70 E33 567.25 106 E69 855.25
35 S19 287.25 71 E34 575.25 107 E70 863.25
36 S20 294.25 72 E35 583.25 108 E71 871.25




El ApéNdice II
Canal NTSC y tabla de frecuencias
4.5MHz portadora de audio
NO. CH. Video
Freq.		   NO. CH. Video
Freq.		   NO. CH. Video
Freq.		   NO. CH. Video
Freq.
1 2 55.25 35 31 265.25 69 65 469.25 103 104 673.25
2 3 61,25 36 32 271.25 70 66 475.25 104 105 679.25
3 4 67.25 37 33 277.25 71 67 481.25 105 106 685.25
4 5 77.25 38 34 283.25 72 68 487.25 106 107 691.25
5 6 83.25 39 35 289.25 73 69 493.25 107 108 697.25
6 95 91.25 40 36 295.25 74 70 499.25 108 109 703.25
7 96 97.25 41 37 301.25 75 71 505.25 109 110 709.25
8 97 103.25 42 38 307.25 76 72 511.25 110 111 715.25
9 98 109.25 43 39 313.25 77 73 517.25 111 112 721.25
10 99 115.25 44 40 319.25 78 74 523.25 112 113 727.25
11 14 121.25 45 41 325.25 79 75 529.25 113 114 733.25
12 15 127.25 46 42 331.25 80 76 535.25 114 115. 739.25
13 16 133.25 47 43 337.25 81 77 541.25 115. 116 745.25
14 17 139.25 48 44 343.25 82 78 547.25 116 117 751.25
15 18 145.25 49 45 349.25 83 79 553.25 117 118 757.25
16 19 151.25 50 46 355.25 84 80 559.25 118 119 763.25
17 20 157.25 51 47 361.25 85 81 565.25 119 120 769.25
18 21 163.25 52 48 367.25 86 82 571.25 120 121 775.25
19 22 169.25 53 49 373.25 87 83 577.25 121 122 781.25
20 7 175.25 54 50 379.25 88 84 583.25 122 123 787.25
21 8 181.25 55 51 385.25 89 85 589.25 123 124 793.25
22 9 187.25 56 52 391.25 90 86 595.25 124 125 799.25
23 10 193.25 57 53 397.25 91 87 601.25 125 126 805.25
24 11 199.25 58 54 403.25 92 88 607.25 126 127 811.25
25 12 205.25 59 55 409.25 93 89 613.25 127 128 817.25
26 13 211.25 60 56 415.25 94 90 619.25 128 129 823.25
27 23 217.25 61 57 421.25 95 91 625.25 129 130 829.25
28 24 223.25 62 58 427.25 96 92 631.25 130 131 835.25
29 25 229.25 63 59 433.25 97 93 637.25 131 132 841.25
30 26 235.25 64 60 439.25 98 94 643.25 132 133 847.25
31 27 241.25 65 61 445.25 99 100 649.25 133 134 853.25
32 28 247.25 66 62 451.25 100 101 655.25 134 135 859.25
33 29 253.25 67 63 457.25 101 102 661.25
34 30 259.25 68 64 463.25 102 103 667.25

PAL  B/G Channel y tabla de frecuencias
  CH. DIS     CH. DIS     CH. DIS
1 E02 02   22 E08 08   43 S27 2.7
2 E03 03   23 E09 09   44 S28 2.8
3 E04 04   24 E10. 10   45 S29 2.9
4 X     25 E11 11   46 S30 3.0
5 Y. Y.   26 E12 12   47 S31 3.1.
6 Z 2   27 S11 1.1.   48 S32 3.2.
7 Z01     28 S12 1.2   49 S33 3.3
8 Z02     29 S13 1.3   50 S34 3.4
9 S01 0.1   30 S14 1.4   51 S35 3.5
10 S02 0.2   31 S15 1.5   52 S36 3.6
11 S03 0.3   32 S16 1.6   53 S37 3.7
12 S04 0.4   33 S17 1.7   54 S38 3.8
13 S05 0.5   34 S18 1.8   55 S39 3.9
14 S06 0.6   35 S19 1.9   56 S40 4.0
15 S07 0.7   36 S20 2.0   57 S41 4.1.
16 S08 0.8   37 S21 2.1.   58 E21 21
17 S09 0.9   38 S22 2.2   59 E22 22
18 S10 1.0   39 S23 2.3.   60 E23 23
19 E05 05   40 S24 2.4   61 E24 24
20 E06 06   41 S25 2.5   62 E25 25
21 E07 07   42 S26 2.3.   63 E26 26



PAL  B/G Channel y tabla de frecuencias
  CH. DIS     CH. DIS     CH. DIS
64 E27 27   79 E42 42   94 E57 57
65 E28 28   80 E43 43   95 E58 58
66 E29 29   81 E44 44   96 E59 59
67 E30 30   82 E45 45   97 E60 60
68 E31 31   83 E46 46   98 E61 61
69 E32 32   84 E47 47   99 E62 62
70 E33 33   85 E48 48   100 E63 63
71 E34 34   86 E49 49   101 E64 64
72 E35 35   87 E50 50   102 E65 65
73 E36 36   88 E51 51   103 E66 66
74 E37 37   89 E52 52   104 E67 67
75 E38 38   90 E53 53   105 E68 68
76 E39 39   91 E54 54   106 E69 69
77 E40 40   92 E55 55   107 E70 70
78 E41 41   93 E56 56   108 E71 71







Canal NTSC y tabla de frecuencias
NO. CH. Video
Freq.		   NO. CH. DIS   NO. CH. DIS   NO. CH. DIS
1 2 02 21 8 8 41 37 37 61 57 57
2 3 03 22 9 9 42 38 38 62 58 58
3 4 04 23 10 10 43 39 39 63 59 59
4 5 05 24 11 11 44 40 40 64 60 60
5 6 06 25 12 12 45 41 41 65 61 61
6 95 95 26 13 13 46 42 42 66 62 62
7 96 96 27 23 23 47 43 43 67 63 63
8 97 97 28 24 24 48 44 44 68 64 64
9 98 98 29 25 25 49 45 45 69 65 65
10 99 99 30 26 26 50 46 46 70 66 66
11 14 14 31 27 27 51 47 47 71 67 67
12 15 15 32 28 28 52 48 48 72 68 68
13 16 16 33 29 29 53 49 49 73 69 69
14 17 17 34 30 30 54 50 50 74 70 70
15 18 18 35 31 31 55 51 51 75 71 71
16 19 19 36 32 32 56 52 52 76 72 72
17 20 20 37 33 33 57 53 53 77 73 73
18 21 21 38 34 34 58 54 54 78 74 74
19 22 22 39 35 35 59 55 55 79 75 75
20 7 7 40 36 36 60 56 56 80 76 76

Canal NTSC y tabla de frecuencias
NO. CH. DIS   NO. CH. DIS   NO. CH. DIS   NO. CH. DIS
81 77 77   95 91 91   109 110 1.0   123 124 2.4
82 78 78   96 92 92   110 111 1.1.   124 125 2.5
83 79 79   97 93 93   111 112 1.2   125 126 2.6
84 80 80   98 94 94   112 113 1.3   126 127 2.7
85 81 81   99 100 0.0   113 114 1.4   127 128 2.8
86 82 82   100 101 0.1   114 115. 1.5   128 129 2.9
87 83 83   101 102 0.2   115. 116 1.6   129 130 3.0
88 84 84   102 103 0.3   116 117 1.7   130 131 3.1.
89 85 85   103 104 0.4   117 118 1.8   131 132 3.2.
90 86 86   104 105 0.5   118 119 1.9   132 133 3.3
91 87 87   105 106 0.6   119 120 2.0   133 134 3.4
92 88 88   106 107 0.7   120 121 2.1.   134 135 3.5
93 89 89   107 108 0.8   121 122 2.2
94 90 90   108 109 0.9   122 123 2.3.

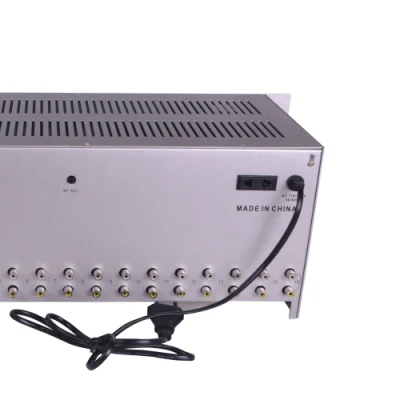

Ah1916am CATV Agile Modulator 16 Way Agile Modulators
Ah1916am CATV Agile Modulator 16 Way Agile Modulators
Ah1916am CATV Agile Modulator 16 Way Agile Modulators
Preguntas frecuentes

1.¿CuáLes son las condiciones de pago que usted?

Por lo general, aceptamos T/T, PayPal, Western Union, y aseguramiento de la Comercio Alibaba.Puede seleccionar las condiciones de pago máS conveniente para usted.


2.¿QuéPasa con el plazo de entrega?

Normalmente, si hay stock, enviamos la mercancíA dentro de 3~5 díAs háBiles despuéS del depóSito estáConfirmado.Si es fuera de stock, el plazo de entrega depende.


3.¿QuéTal el envíO?

Cuando el paquete es pequeñO, solemos elegir FedEx, DHL y UPS, TNT, y asíSucesivamente, mientras que las mercancíAs han elevado peso y volumen, sugerimos el uso de aire o mar del envíO.


4.¿CóMo puedo realizar un pedido?

(1) la negociacióN es acordada para el precio del producto y especificaciones.

(2) factura proforma seráEnviado para su confirmacióN.

(3) Tras el acuerdo sobre la factura proforma, el cliente realiza el depóSito.

(4) la fabricacióN se pondráEn marcha tan pronto como el pago sea confirmado por nuestro banco.

(5) enviar las mercancíAs dentro del plazo de entrega acordados.


5.Se puede hacer OEM para nosotros?

Sí.Si existe una cierta cantidad de pedido, podemos hacer OEM, incluida la impresióN, logotipo y el modelo personalizado para usted.


6.¿QuéHay de la garantíA?

Hay 12 meses para la garantíA.

Mientras que la garantíA no es responsable de los roto por la violencia o actualizados con otras marcas.

Productos calientes

Contáctenos

No dude en enviarnos su consulta en el siguiente formulario. Le responderemos en 24 horas.
