Información Básica.
No. de Modelo.
JSD TAF-1001S
Condición
Nueva
Personalizado
No personalizado
Material
Aleación de aluminio
pulg
0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-3.3V
fuera
0-5kHz/0-10kHz/0-50kHz/0-100kHz/0-200kHz
potencia
9-36VDC/24V/15V/12V/5V
alta precisión
(0.1% F.S, 0.2% F.S)
alta linealidad
(0.1% F.S)
tensión de aislamiento
3000vdc
temperatura de funcionamiento
-45-+85
alta fiabilidad
(Mtbf>50 Wan Hour)
Paquete de Transporte
Bubble Bag+Waterproof Bag
Especificación
115*100*12.5mm
Marca Comercial
jieshengda
Origen
Shenzhen
Capacidad de Producción
99999
Descripción de Producto
Convertidor de señal de pulso de frecuencia V/F(I/F)
Transmisor de aislamiento de señal de pulso analógico a frecuencia (convertidor V/F)
El presupuesto no es el precio de venta final, consulte al gerente de ventas para obtener más información
Características:

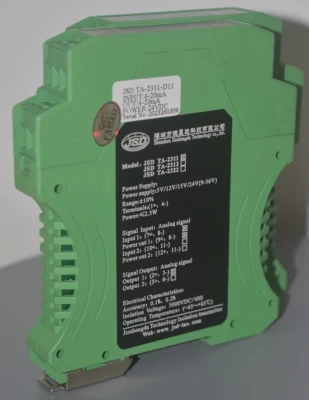

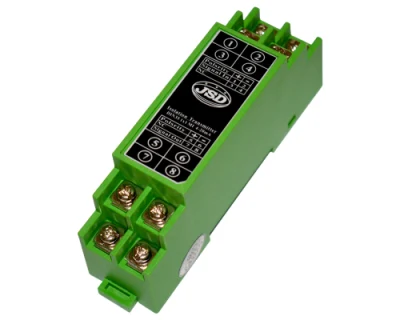

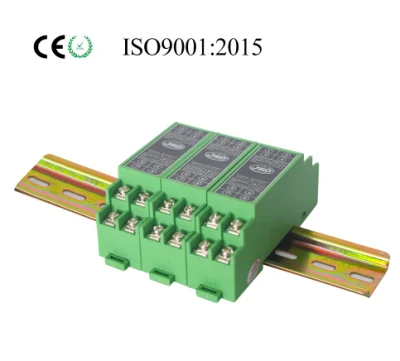

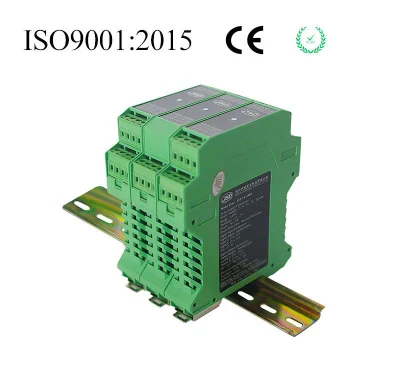

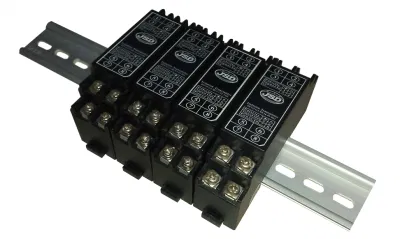

Diseño ultradelgado y de bajo coste, montaje en carril DIN35mm de estándares internacionales
Aislamiento de tres puertos (entrada, salida y fuente de alimentación)
Alta precisión (0,1% F.S, 0,2% F.S)
Alta linealidad (0,1% F.S)
Alta tensión de aislamiento (3000VDC/60s)
Baja deriva de temperatura (80ppm/ºC)
Temperatura de funcionamiento de clase industrial amplia (-45-+85ºC)
Alta fiabilidad (MTBF>50 Wan hora)
Diseño de fuente de alimentación de gama ultra amplia (36VDC-9 de potencia única)
Entrada de señal estándar internacional (0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-3,3V etc.)
Salida de señal estándar internacional (0-5KHz/0-10KHz/0-50KHz/0-100KHz/0-200kHz etc.)
Aplicación:
Adquisición, aislamiento, conversión y transmisión de la señal del sensor
Industrial medición de precisión de control automático y conversión de adquisición AD
Transmisor de aislamiento de señal analógica a señal de pulso de frecuencia
Supresión de interferencias de tierra en equipos de instrumentación
Medición y control de modulación de fase FM de datos
Control de procesos de máquina y tecnología de control digital
Aislamiento de adquisición de instrumentación digital y conversión de señal
Señal inalámbrica transmisión de larga distancia sin distorsión
Conversión de señal analógica/señal digital
Voltímetro digital, medición de datos
Dispositivo de control remoto de telemetría de larga distancia
Control electrónico médico, equipo de protección ambiental medición-control de larga distancia
Descripción general:
Jieshengda Technology(JSD) JSD SERIE ultra-delgada TAF-1001S convertidor de señal de pulso analógico a frecuencia de 1-in-1-out es un aislamiento de alta precisión transmitter.it puede aislar y transformar la entrada de señal analógica de tensión/corriente en la correspondiente señal digital de frecuencia de pulso . El transmisor de aislamiento de señal de pulso de frecuencia V/F serie TAF-1001S de JSD adopta un diseño de fuente de alimentación de funcionamiento ultra-delgado y ultra-ancho, su tecnología de chip SMD interno y diseño modular hacen que el rendimiento sea más estable y fiable, la nueva tecnología de aislamiento hace que el producto logre un aislamiento de tres puertos (Entrada, salida y alimentación),y la tensión de aislamiento entre ellos es de hasta 3000VDC. El convertidor de señal de pulso de frecuencia V/F se utiliza ampliamente en modulación de fase, modulación de frecuencia, conversión analógica/digital, voltímetro digital, medición de datos y dispositivo de control remoto de telemetría. El producto se ha corregido, el aislamiento del transmisor adopta la instalación de carril DIN35mm estándar internacional para facilitar la instalación por parte del usuario. Si el producto no cumple con el usuario, le proporcionamos personalizado. Si necesita poner la alimentación de energía a un sensor de dos hilos, por favor compre la serie TAF-1021S de JSD o el convertidor analógico a pulso de frecuencia TAF-2002 2-in-2-OUT de JSD, hoja de datos por favor contacte con la tecnología Jieshengda
Selecciones y definiciones:
Ejemplo de selección:
Ejemplo 1:Entrada de señal: 0-5V;salida de señal :0-10KHz (pulso de tensión 5V);Fuente de alimentación:9-36VDC; Modelo:JSD TAF-1001S-1W2
Ejemplo 2:Entrada de señal:4-20mA;salida de señal:0-5KHz (colector abierto);Fuente de alimentación:24VDC; Modelo:JSD TAF-1001S-D14
Ejemplo 3:Entrada de señal:1-5V;salida de señal:0-15KHz (pulso de tensión 5V);Fuente de alimentación:9-36VDC; Modelo:JSD TAF-1001S-UWU
Características eléctricas:
Descripción de la función PIN:
Tabla de resistencia recomendada de salida de colector abierto:
Notas:
1,Lea el manual de usuario detenidamente antes de utilizarlo. Si tiene alguna pregunta, póngase en contacto con nuestro departamento de asistencia técnica.
2,no utilice este producto en zonas peligrosas. La fuente de alimentación de este producto debe ser una fuente de alimentación de CC. Está prohibido utilizar la fuente DE alimentación 220vac. El pin ''NC" no debe conectarse a ningún circuito externo, de lo contrario dañará el producto en sí;
3,esta dimensión de diseño del producto es "mm" y "pulgadas" como la unidad, dentro de "[]" son pulgadas;
4,calculando a partir de la fecha de entrega, durante el uso normal del producto, cualquier problema de calidad es reparación o sustitución gratuita por la empresa durante 3 años de garantía,
5,el producto está estrictamente prohibido demoler sin permiso para no daños
6,todas las especificaciones medidas a ta=25°C, humedad<75%, tensión de entrada nominal y carga de salida nominal a menos que se especifique lo contrario.
7,en esta hoja de datos, todos los métodos de prueba de las indicaciones se basan en normas corporativas.
Transmisor de aislamiento de señal de pulso analógico a frecuencia (convertidor V/F)
El presupuesto no es el precio de venta final, consulte al gerente de ventas para obtener más información
Características:
Diseño ultradelgado y de bajo coste, montaje en carril DIN35mm de estándares internacionales
Aislamiento de tres puertos (entrada, salida y fuente de alimentación)
Alta precisión (0,1% F.S, 0,2% F.S)
Alta linealidad (0,1% F.S)
Alta tensión de aislamiento (3000VDC/60s)
Baja deriva de temperatura (80ppm/ºC)
Temperatura de funcionamiento de clase industrial amplia (-45-+85ºC)
Alta fiabilidad (MTBF>50 Wan hora)
Diseño de fuente de alimentación de gama ultra amplia (36VDC-9 de potencia única)
Entrada de señal estándar internacional (0-5V/0-10V/1-5V/4-20mA/0-20mA/0-10mA/0-3,3V etc.)
Salida de señal estándar internacional (0-5KHz/0-10KHz/0-50KHz/0-100KHz/0-200kHz etc.)
Aplicación:
Adquisición, aislamiento, conversión y transmisión de la señal del sensor
Industrial medición de precisión de control automático y conversión de adquisición AD
Transmisor de aislamiento de señal analógica a señal de pulso de frecuencia
Supresión de interferencias de tierra en equipos de instrumentación
Medición y control de modulación de fase FM de datos
Control de procesos de máquina y tecnología de control digital
Aislamiento de adquisición de instrumentación digital y conversión de señal
Señal inalámbrica transmisión de larga distancia sin distorsión
Conversión de señal analógica/señal digital
Voltímetro digital, medición de datos
Dispositivo de control remoto de telemetría de larga distancia
Control electrónico médico, equipo de protección ambiental medición-control de larga distancia
Descripción general:
Jieshengda Technology(JSD) JSD SERIE ultra-delgada TAF-1001S convertidor de señal de pulso analógico a frecuencia de 1-in-1-out es un aislamiento de alta precisión transmitter.it puede aislar y transformar la entrada de señal analógica de tensión/corriente en la correspondiente señal digital de frecuencia de pulso . El transmisor de aislamiento de señal de pulso de frecuencia V/F serie TAF-1001S de JSD adopta un diseño de fuente de alimentación de funcionamiento ultra-delgado y ultra-ancho, su tecnología de chip SMD interno y diseño modular hacen que el rendimiento sea más estable y fiable, la nueva tecnología de aislamiento hace que el producto logre un aislamiento de tres puertos (Entrada, salida y alimentación),y la tensión de aislamiento entre ellos es de hasta 3000VDC. El convertidor de señal de pulso de frecuencia V/F se utiliza ampliamente en modulación de fase, modulación de frecuencia, conversión analógica/digital, voltímetro digital, medición de datos y dispositivo de control remoto de telemetría. El producto se ha corregido, el aislamiento del transmisor adopta la instalación de carril DIN35mm estándar internacional para facilitar la instalación por parte del usuario. Si el producto no cumple con el usuario, le proporcionamos personalizado. Si necesita poner la alimentación de energía a un sensor de dos hilos, por favor compre la serie TAF-1021S de JSD o el convertidor analógico a pulso de frecuencia TAF-2002 2-in-2-OUT de JSD, hoja de datos por favor contacte con la tecnología Jieshengda
Selecciones y definiciones:
| Lista de parámetros de selección de productos: | |||||||
| Código de entrada de señal | Código de la fuente de alimentación | Código de salida de señal de frecuencia | |||||
| Código de entrada de tensión | Código de entrada actual | W: | 9-36VDC | 1: | 0-5KHz (5V pulsos de tensión) | ||
| 1: | 0-5V | R: | 0-1mA | 1: | 24VDC | 2: | 0-10KHz (5V pulsos de tensión) |
| 2: | 0-10V | B: | 0-10mA | 2: | 15VDC | 3: | 1-5KHz (5V pulsos de tensión) |
| 3: | 0-75mV | C: | 0-20mA | 3: | 12VDC | 4: | 0-5KHz (colector abierto) |
| 4: | 0-2,5V | D: | 4-20mA | 4: | 5VDC | 5: | 0-10KHz (colector abierto) |
| U: | definido por el usuario | U: | definido por el usuario | 6: | 1-5KHz (colector abierto) | ||
| U: | definido por el usuario | ||||||
| Nota: | Al ordenar, por favor determine la entrada, salida y potencia, especial puede personalizar | ||||||
Ejemplo 1:Entrada de señal: 0-5V;salida de señal :0-10KHz (pulso de tensión 5V);Fuente de alimentación:9-36VDC; Modelo:JSD TAF-1001S-1W2
Ejemplo 2:Entrada de señal:4-20mA;salida de señal:0-5KHz (colector abierto);Fuente de alimentación:24VDC; Modelo:JSD TAF-1001S-D14
Ejemplo 3:Entrada de señal:1-5V;salida de señal:0-15KHz (pulso de tensión 5V);Fuente de alimentación:9-36VDC; Modelo:JSD TAF-1001S-UWU
Características eléctricas:
| Señales | Elemento | Condición de prueba | Mín | Tipo | Máx | Unidades | |
| Aislamiento características | Tensión de aislamiento | AC,50Hz,(probado para 1minute,humedad<70%,corriente de fuga< 1mA) | 3000 | V (rms) | |||
| Precisión características | No linealidad | 0,1 | 0,2 | %FSR | |||
| Características de entrada | Entrada de señal | voltaje | 0 | 15 | V | ||
| actual | 0 | 30 | Ma | ||||
| Entrada | voltaje | 100 | KΩ | ||||
| actual | 100 | Ω | |||||
| Características de salida | Salida de señal | 1:0-5KHz | (5V pulsos de tensión) | Alto nivel: 3,0 ~ 5,5V Nivel bajo: < 0,5V Resistencia de carga:>250Ω | |||
| 2:0-10KHz | (5V pulsos de tensión) | ||||||
| 3:1-5KHz | (5V pulsos de tensión) | ||||||
| 4:0-5KHz | (Colector abierto) | 5 | 12 | 24 | VDC | ||
| 5:0-10KHz | (Colector abierto) | ||||||
| 6:1-5KHz | (Colector abierto) | ||||||
| Tiempo de respuesta | ≤50 | Sra. | |||||
| Potencia entrada características | Fuente de alimentación | voltaje | 5 | 24 | 36 | VDC | |
| Pérdida de potencia | 1 | W | |||||
| Rabia | -10 | +10 | % | ||||
| Otras características | temperatura de funcionamiento | -45 | 85 | ºC | |||
| temperatura de almacenamiento | -55 | 105 | ºC | ||||
| tamaño | 115x100x12,5 | mm | |||||
| peso | 100 | g | |||||
| Nota: | Al realizar el pedido, determine la entrada, la salida y la potencia, especial puede personalizar | ||||||
| Tipo de señal | PIN | Descripción de la función | PIN | Descripción de la función | Paquete |
| Salida de frecuencia | 1 | Potencia + | 5 | Salida de señal + | Estándar DIN35 Carril Montaje |
| 2 | Potencia - | 6 | Salida de señal - | ||
| 3 | Señal en + | 7 | Sin contacto (NC) | ||
| 4 | 24Vdc salida de alimentación + | 8 | Sin contacto (NC) |
| Potencia | R(resistencia) |
| +5VDC | 2 KΩ |
| +12VDC | 5,1 KΩ |
| +15VDC | 6,8 KΩ |
| +24VDC | 15 KΩ |
Notas:
1,Lea el manual de usuario detenidamente antes de utilizarlo. Si tiene alguna pregunta, póngase en contacto con nuestro departamento de asistencia técnica.
2,no utilice este producto en zonas peligrosas. La fuente de alimentación de este producto debe ser una fuente de alimentación de CC. Está prohibido utilizar la fuente DE alimentación 220vac. El pin ''NC" no debe conectarse a ningún circuito externo, de lo contrario dañará el producto en sí;
3,esta dimensión de diseño del producto es "mm" y "pulgadas" como la unidad, dentro de "[]" son pulgadas;
4,calculando a partir de la fecha de entrega, durante el uso normal del producto, cualquier problema de calidad es reparación o sustitución gratuita por la empresa durante 3 años de garantía,
5,el producto está estrictamente prohibido demoler sin permiso para no daños
6,todas las especificaciones medidas a ta=25°C, humedad<75%, tensión de entrada nominal y carga de salida nominal a menos que se especifique lo contrario.
7,en esta hoja de datos, todos los métodos de prueba de las indicaciones se basan en normas corporativas.
