Información Básica.
No. de Modelo.
F60
Personalizado
Personalizado
factor de escala de no linealidad
<50ppm (1sigma;)
asimetría de factor de escala
<50ppm
repetibilidad del factor de escala
<50ppm
rango dinámico
300 grados;/s
estabilidad de sesgo cero
<0,05 grados;/h (1sigma;)
ancho de banda
>200hz
Paquete de Transporte
Sponge and Box
Especificación
70mm× 70mm× 32mm
Código del HS
9031809090
Capacidad de Producción
500/Month
Descripción de Producto

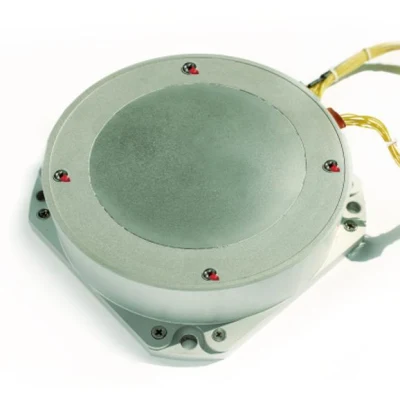

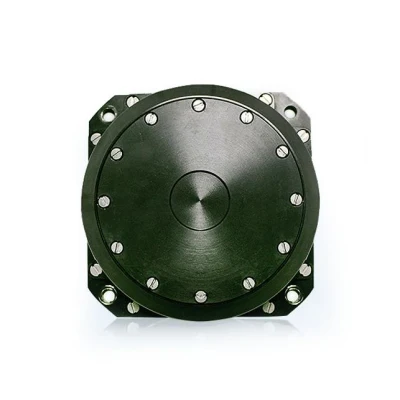

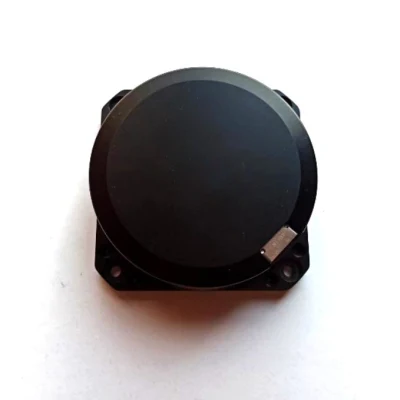

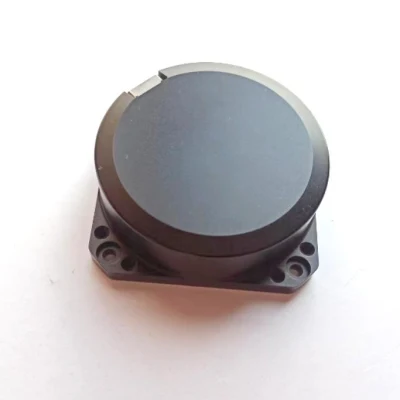

El ancho de banda alto giroscopios de fibra óptica de alta precisión en corto tiempo de activación de giroscopio
Este documento especifica los requisitos y métodos para el uso y mantenimiento de la NIEBLA-60 giroscopio de fibra óptica (producto).
Introducción al producto
1 Principio de trabajo, función y ámbito de aplicación de la producción
1.1 Cómo funciona este producto es un sensor de velocidad angular inercial basado en el efecto Sagnac óptico, que se utiliza para medir la tasa de angular de la compañía a lo largo del eje sensible del producto. La tasa de angular de la unidad de detección del producto es un anillo de fibra óptica y digital de un circuito de detección de bucle cerrado es adoptado para extraer la diferencia de camino óptico de la derecha y hacia la izquierda la propagación de la luz causada por la tasa de angular físico externo, que es detectada por el anillo de fibra óptica, al mismo tiempo, la señal de tensión convertida a partir de la diferencia de camino óptico señal se utiliza para la retroalimentación de bucle cerrado y el control para darse cuenta de la modulación y demodulación de la señal y lograr el objetivo de la velocidad angular de detección de señales.
1.2 Función Este producto está compuesto de una óptica de la unidad de detección de velocidad angular y una señal de unidad de detección, que ofrece un único eje-angulares de la información y la temperatura interna de incremento de la información.
1.3 Ámbito de aplicación de los productos son adecuados para aplicaciones tales como la mediana precisión sistemas de navegación inercial, Posicionamiento y orientación de los sistemas, sistemas de estabilización y servo.
2 Composición de los principales componentes del producto son los siguientes: a) La unidad de camino óptico SLD constituyen una fuente de luz, fibra óptica re, un modulador de fase óptico integrado, un acoplador de fibra óptica y un detector óptico; b) El circuito unidad consta de una fuente de luz en el circuito de conducción y una señal de control y detección de placa de circuito; c) Giroscopio piezas estructurales.
3 Instalación de aspecto y dimensiones Dimensiones (mm): (60 ± 0,1 × (60 ± 0,1 × (31 ± 0,1) (L x W x H); la dimensión de instalación (mm): (50 ± 0,1 × (50 ± 0,1) (L x W), Φ3.2mm × 4
Tales asFigure 1 como se muestra.
Rendimiento principal
Los parámetros, consulte los principales parámetros de rendimiento del producto para más detalles.
El cuadro 1 principales parámetros de rendimiento
Requisitos de alimentación
La interfaz de conexión eléctrica
Este documento especifica los requisitos y métodos para el uso y mantenimiento de la NIEBLA-60 giroscopio de fibra óptica (producto).
Introducción al producto
1 Principio de trabajo, función y ámbito de aplicación de la producción
1.1 Cómo funciona este producto es un sensor de velocidad angular inercial basado en el efecto Sagnac óptico, que se utiliza para medir la tasa de angular de la compañía a lo largo del eje sensible del producto. La tasa de angular de la unidad de detección del producto es un anillo de fibra óptica y digital de un circuito de detección de bucle cerrado es adoptado para extraer la diferencia de camino óptico de la derecha y hacia la izquierda la propagación de la luz causada por la tasa de angular físico externo, que es detectada por el anillo de fibra óptica, al mismo tiempo, la señal de tensión convertida a partir de la diferencia de camino óptico señal se utiliza para la retroalimentación de bucle cerrado y el control para darse cuenta de la modulación y demodulación de la señal y lograr el objetivo de la velocidad angular de detección de señales.
1.2 Función Este producto está compuesto de una óptica de la unidad de detección de velocidad angular y una señal de unidad de detección, que ofrece un único eje-angulares de la información y la temperatura interna de incremento de la información.
1.3 Ámbito de aplicación de los productos son adecuados para aplicaciones tales como la mediana precisión sistemas de navegación inercial, Posicionamiento y orientación de los sistemas, sistemas de estabilización y servo.
2 Composición de los principales componentes del producto son los siguientes: a) La unidad de camino óptico SLD constituyen una fuente de luz, fibra óptica re, un modulador de fase óptico integrado, un acoplador de fibra óptica y un detector óptico; b) El circuito unidad consta de una fuente de luz en el circuito de conducción y una señal de control y detección de placa de circuito; c) Giroscopio piezas estructurales.
3 Instalación de aspecto y dimensiones Dimensiones (mm): (60 ± 0,1 × (60 ± 0,1 × (31 ± 0,1) (L x W x H); la dimensión de instalación (mm): (50 ± 0,1 × (50 ± 0,1) (L x W), Φ3.2mm × 4
Tales asFigure 1 como se muestra.
Rendimiento principal
Los parámetros, consulte los principales parámetros de rendimiento del producto para más detalles.
El cuadro 1 principales parámetros de rendimiento
| El número de serie | Elemento de prueba | Unidad | Requisitos técnicos |
| 1 | Dimensiones generales | Mm | 60×60×31 |
| 2 | La hora de inicio | S | 5 |
| 3 | La estabilidad de polarización cero (10 s suavizado, 1σ) | º/h | ≤0.1 |
| 4 | Sesgo cero repetibilidad. | º/h | ≤0.1 |
| 5 | Coeficiente de caminata al azar | º/h1/2 | ≤0,01 |
| 6 | Factor de escala no linealidad | Ppm | ≤50 |
| 7 | Factor de escala repetibilidad. | Ppm | ≤50 |
| 8 | La temperatura de funcionamiento | °C. | -40~+700 |
| 9 | La temperatura de almacenamiento | °C. | -50~+70 |
| 10 | El rango dinámico | (°)/seg. | ±1000 |
| 11 | La tensión de alimentación | V | +5 |
| 12 | Estado estacionario el consumo de energía | W | <4 |
Requisitos de alimentación
| El número de serie | Nombre | Solicitud |
| 1 | Precisión de la fuente de alimentación | ±5% |
| 2 | Rizado de potencia (Vpp) | 20 mV |
| 3 | Corriente | >1.5A |
La interfaz de conexión eléctrica
| Número de punto de núcleo | Definición | Comentario |
| 1 | +5 V | De entrada de alimentación |
| 2 | GND | Tierra de alimentación |
| 3 | -- | Reservados. |
| 4 | RXD+ | El giroscopio y corrección de errores de clasificación diferencial |
| 5 | TXD+ | Gyro positiva salida RS422 |
| 6 | +5 V | De entrada de alimentación |
| 7 | GND | Tierra de alimentación |
| 8 | RXD- | Gyro el diferencial negativo de sincronismo |
| 9 | TXD- | Gyro negativo de la salida RS422 |
