Información Básica.
No. de Modelo.
BBI20232715
Tecnología de pantalla
TFT
Tipo de módulo de matriz de puntos LCD gráfico
Fila / Columna-Driven Tipo de control
Modo LCD Drive
Módulo LCD Drive estático
Personalizado
No personalizado
tamaño
35,6*40,6*4,0
Paquete de Transporte
500
Especificación
CE FCC ROHS
Marca Comercial
BBI
Origen
China
Código del HS
542323211
Capacidad de Producción
5000PCS/Month
Descripción de Producto
Modo de visualización HTN positivo pantalla lcd de 7 segmentos pantalla HTN
Especificaciones generales:
VALORES MÁXIMOS ABSOLUTOS
Diseño de dibujo:

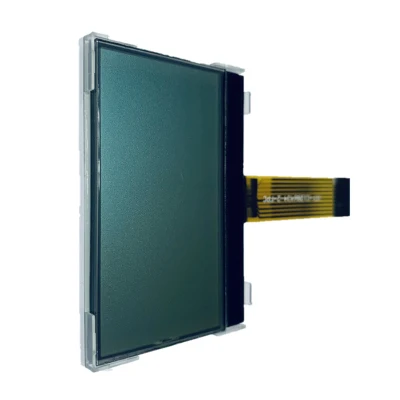

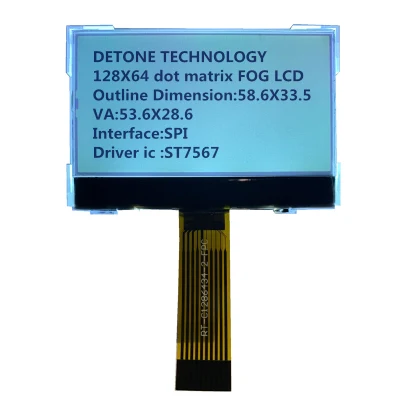

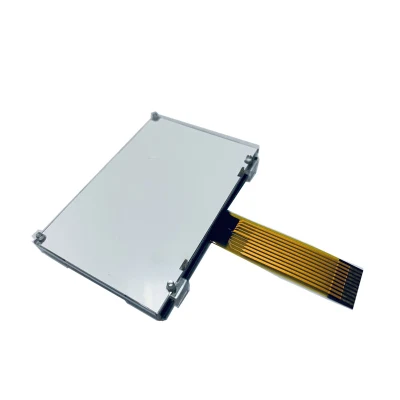

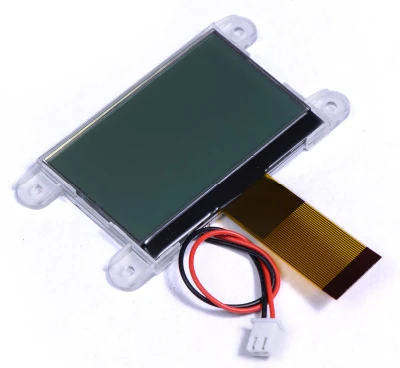

Imagen LCD:
Los siguientes son productos similares:
Aplicaciones de productos:
Campo aplicación de productos:
Equipo médico de audio
Producto industrial(medidor de agua, electronicmetro,Equipo)
Automóviles equipos deportivos Relojes aparato doméstico (aire acondicionado/lavadora/refrigerador electrónico/ refrigerador/armario de desinfección/ máquina de lavar/calculadora/balanza electrónica, etc.)
***en cumplimiento con ISO9001: 2008 Gestión de calidad
***un año de garantía por daños no artificiales
--------------------------------------------------------------------------------------------------------------------------------------------------
Lista de módulos LCD COB que salen:
Lista de módulos LCD COG que salen:
Principales clientes:
Embalaje y envío:
Embalaje: Caja de cartón, Cupboard, EPE, bandeja de blister, sobre la forma de embalaje, es hasta el tamaño de los productos,
según la demanda y la solicitud del cliente. Diferentes países no tienen el mismo requisito.
Envío: Expr ess Way como DHL,FedEx,EMS,UPS,envío aéreo,envío marítimo,cualquier método de envío que prefiera.
Forma de pago:
PREGUNTAS FRECUENTES:
2.esta LCD es justo lo que queremos, pero es de gran tamaño, ¿tiene usted cualquier tamaño más pequeño? Y el contenido de la pantalla debe cambiarse un poco.
Respuesta: Para el módulo LCD de tipo de segmento, si necesita modificar el tamaño del contorno o el contenido de la pantalla,
Se necesita un nuevo módulo de cristal LCD. Tenemos que abrir nuevas herramientas para usted.
3. Esta pantalla LCD es de tipo HTN, pero quiero tipo STN, ¿puedes hacer?
Respuesta: Es De acuerdo. , podemos cambiar por usted según su solicitud.
4. Quiero personalizar un nuevo módulo LCD. ¿puedes hacerlo?
Respuesta: Sí , podemos. Por favor, envíe su documento de dibujo. Si no lo ha hecho, por favor, adénteme el tamaño del contorno
De la pantalla LCD, información de la pantalla ( espesor del cristal, polarizador, Tipo de pantalla, modo conector,
Temp. De almacenamiento Temperatura de funcionamiento Tensión de suministro, dirección de visualización, condición de la unidad), podemos personalizar para usted.
5. ¿Cuál es el tiempo de la fabricación de herramientas?
Respuesta: En general, costará de 15 a 25 días después de la confirmación de la hoja de dibujo y el pago de cargo de herramientas,
podemos informarle de la hora exacta en que usted confirma el documento de dibujo.
6. ¿puede enviarnos muestras para su comprobación?
Respuesta: Sí. El pedido de muestras está disponible.
7. ¿Cuál es el tiempo de la primera?
Respuesta: Si tenemos existencias para las estándar, el tiempo de espera es un día después del pago. Si es la producción en masa para
los especiales , el tiempo de inicio es de unos 15-30 días. supongamos que podemos terminar antes, informaremos la información con antelación.
Nuestros Servicios:
1. Reparación gratuita en el plazo de un año después del envío de productos de nosotros.
2. Sustitución dentro de los 30 días siguientes al envío de los productos por problemas de los productos.
3. Podemos imprimir su logotipo y pegar su modelo no.en las cámaras.
4. Tenemos una larga cooperación con muchas compañías navieras y nuestro volumen de exportación es grande. Las compañías navieras
puede ofrecernos buenos descuentos.
5. Soporte técnico profesional . Tenemos un buen equipo de servicio posventa. Pueden resolver sus problemas a tiempo.
6.todos los productos serán inspeccionados y probados por nuestros ingenieros y QC/QA antes de su embalaje y envío.
7.clientes satisfactorios es lo más importante para nosotros.Si tiene algún problema o pregunta con respecto a nuestra transacción. por favor Contáctenos por correo electrónico o en línea. Se le dará respuesta en 24 horas.
8.Productos imágenes sólo para su referencia. Por favor, consulte la especificación. Podemos proporcionar los productos básicos en la especificación. O usted puede ofrecer su propia especificación o dibujo, podemos personalizar todo tipo de pantallas LCD para usted. Gracias por su amable apoyo siempre.
Si está interesado en nuestros productos, no dude en ponerse en contacto con nosotros a continuación!
BigBook International Co., limitado.
Persona de contacto: Echo Wang (Sra.)
Especificaciones generales:
Formato de visualización | HTN |
Fuente de alimentación | 3,0V |
Tipo de visualización | HTN, POSITIVO, TRANSFLECTIVO |
Dirección de visualización | 12,00 en punto |
Método de conducción de LCD | 1/4 deber, 1/3 Bias, 3V |
IC del controlador | ST7565R |
Datos de entrada | Interfaz MPU serie 6800 paralela / MPU serie 8080 paralela Interfaz / interfaz SPI serie de 4 líneas |
Tamaño del módulo (W*H*T) | 137*33 *2,80(MAX)mm |
Área de visualización (W*H) | 135,56*25,56mm |
Área activa (W*H) | 134*24,68mm |
Tamaño de punto (An. X al.) | 0,40*0,44 mm |
Paso de puntos (W*H) | 0,44*0,48 mm |
VALORES MÁXIMOS ABSOLUTOS
Elemento | Símbolo | MÍN | Máx | Unidad |
Tensión de alimentación | VDD | -0,3 | 3,6 | V |
VLCD | -0,3 | 13,5 | V | |
Temperatura de funcionamiento | TOPr | -20 | 70 | ºC |
Temperatura de almacenamiento | Cadena | -30 | 80 | ºC |
Diseño de dibujo:
Imagen LCD:
Los siguientes son productos similares:
Aplicaciones de productos:
Campo aplicación de productos:
Equipo médico de audio
Producto industrial(medidor de agua, electronicmetro,Equipo)
Automóviles equipos deportivos Relojes aparato doméstico (aire acondicionado/lavadora/refrigerador electrónico/ refrigerador/armario de desinfección/ máquina de lavar/calculadora/balanza electrónica, etc.)
Nuestra ventaja:
Una experiencia rica | Buen conocimiento del mercado de las pantallas para reunir soluciones que añaden valor y proporcionan una propuesta única para el cliente |
Equipo avanzado | Máquina de pegado FPC&IC totalmente automática, máquina de fijación de película, máquina CNC, máquina de pulido avanzada de producción de equipos garantizar la calidad del producto |
Garantía de calidad | Equipo e instrumento de inspección por adelantado para garantizar una inspección del 100% cada pieza antes del envío |
Respuesta rápida | Realice rápidamente sus ideas personalizadas y tenga una muestra lista en poco tiempo |
MOQ bajo | Depende del producto |
Suministro estable | período de suministro de 1 a 10 años |
Amplia gama | Proporciona una solución completa desde el módulo LCD mono a color, la unión óptica entre la pantalla y el cristal de la cubierta, así como el cristal de la cubierta a la pantalla táctil |
Gran capacidad de producción | Capacidad de operación 2KK mensual |
Garantía de calidad | Compatible con RoHS |
Gestión | ISO 9001:2008, ISO 14001:2004 |
Línea de productos:
☆ Sala limpia clase [email protected], Pressurec 0,8kgf
☆ Suelo antiestático, resistencia: 1x10 ohmios a 1x10 ohmios
☆ líneas de producción de COG: 4 .
☆ líneas de producción de retroiluminación: 2 .
☆ la capacidad de la máquina actual será de 1KK por mes.
***en cumplimiento con ISO9001: 2008 Gestión de calidad
***un año de garantía por daños no artificiales
--------------------------------------------------------------------------------------------------------------------------------------------------
Lista de módulos LCD COB que salen:
Modelo | Contenido CharsXLines | Tamaño del módulo An x al (mm) | Área de visualización An x al (mm) | Tamaño de punto An x al (mm) | Tamaño de caracteres An x al (mm) | Método de conducción | Controlador LSI o equiv | IC Paquete | TIPO STN | TIPO FSTN |
8D-C0802A | 8X2 | 84.0X44.0 | 63.0X25.0 | 1.15X1.36 | 6.07X11.56 | 1/16 | S6A0069 | COB | Y | Y |
8D-C0802B | 8X2 | 58.0X32.0 | 38,0X16.0 | 0,56X0,66 | 2.95X5.56 | 1/16 | S6A0069 | COB | Y | Y |
8D-C1202A | 12X2 | 55.7X32.0 | 46.7X17.5 | 0,45X0,6 | 2,65X5.5 | 1/16 | S6A0069 | COB | Y | Y |
8D-C1601A | 16X1 | 80.0X36.0 | 64.5X13.8 | 0,55X0,65 | 3.2X5.95 | 1/16 | S6A0069 | COB | Y | Y |
8D-C1601B | 16X1 | 122.0X33.0 | 99.0X13.0 | 0,92X1.1 | 4.84X8.06 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1601C | 16X1 | 80.0X36.0 | 64.5X13.8 | 0,6X0,7 | 3.2X8.2 | 1/11 | S6A0069 | COB | Y | Y |
8D -C1601D | 16X1 | 85.0X28.0 | 65.0X16.0 | 0,55X0,75 | 3.07X6.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1601E | 16X1 | 80.0X36.0 | 64.5X13.8 | 0,55X0,75 | 3.07X6.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602A | 16X2 | 80.0X36.0 | 64.5X13.8 | 0,55X0,5 | 2.95X4.35 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602B | 16X2 | 122.0X44.0 | 99.0X24.0 | 0,92X1.1 | 4.84X9.66 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602C | 16X2 | 80.0X36.0 | 64.5X15.5 | 0,55X0,66 | 2.96X5.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602D | 16X2 | 84.0X44.0 | 64.5X15.5 | 0,55X0,66 | 2.96X5.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602E | 16X2 | 85.0X36.0 | 64.5X15.5 | 0,56X0,66 | 2.96X5.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1602F | 16X2 | 72.0X36.0 | 64.5X15.5 | 0,56X0,66 | 2.96X5.56 | 1/16 | S6A0069 | COB | Y | Y |
8D -C1604A | 16X4 | 87.0X60.0 | 62.0X25.6 | 0,55X0,55 | 2.95X4.75 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2001A | 20X1 | 120.0X37.0 | 83.0X18.6 | 0,6X0,65 | 3.2X5.55 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2002A | 20X2 | 98.0X60.0 | 83.0X18.6 | 0,6X0,65 | 3.2X5.55 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2002B | 20X2 | 120.0X37.0 | 83.0X18.6 | 0,6X0,65 | 3.2X5.55 | 1/16 | S6A0069 | COB | Y | Y |
8D -C200C | 20X2 | 146.0X43.0 | 123.0X23.0 | 0,92X1.1 | 0,98X1.17 | 1/16 | S6A0069 | COB | Y | Y |
Lista de módulos LCD COG que salen:
Modelo | Contenido (AN X AL) | Tamaño del módulo An x al (mm) | Área de visualización An x al (mm) | Tamaño de punto An x al (mm) | Paso de puntos An x al (mm) | Método de conducción | Controlador LSI o equiv | IC Paquete | TIPO STN | TIPO FSTN |
8D -C2004A | 20X4 | 98.0X60.0 | 76.0X25.2 | 0,55X0,55 | 2.95X4.75 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2004B | 20X4 | 77.0X47.0 | 60.0X22,0 | 0,42X0,46 | 2.3X4.03 | 1/16 | S6A0070 | COB | Y | Y |
8D -C2004C | 20X4 | 146.0X62.5 | 123.5X43.0 | 0,92X1.1 | 4.84X9.22 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2402A | 24 X 2 | 118.0X36.0 | 93.5X16.0 | 0,6X0,65 | 3.2X5.55 | 1/16 | S6A0069 | COB | Y | Y |
8D -C2402B | 24 X 2 | 208.0X40.0 | 178.0X23.0 | 1.16X1.16 | 6.0X9.63 | 1/16 | S6A0069 | COB | Y | Y |
8D -C4001A | 40X1 | 182.0X33.5 | 154.4X16.5 | 0,6X0,75 | 3.2X6.35 | 1/16 | S6A0069 | COB | Y | Y |
8D -C4002B | 40X2 | 182.0X33.5 | 154.4X16.5 | 0,6X0,65 | 3.2X5.55 | 1/16 | S6A0069 | COB | Y | Y |
8D C4004A | 40X4 | 190.0X54.0 | 147.0X29.5 | 0,5X0,55 | 2.78X4.89 | 1/16 | S6A0069 | COB | Y | Y |
8D -G12232A | 122X32 | 84.0X44.0 | 60.0X18.5 | 0,4X0,4 | 0,44X0,44 | 1/32 | SED1520 | COB | Y | Y |
8D -G12232B | 122X32 | 80.0X36.0 | 55.0X18.5 | 0,36X0,41 | 0,4X0,45 | 1/32 | SED1520 | COB | Y | Y |
8D -G12232C | 122X32 | 98.0X60.0 | 76.0X25.2 | 0,53X0,61 | 0,57X0,65 | 1/32 | SED1520 | COB | Y | Y |
8D -G12232D | 122X32 | 80.2X47.4 | 76.0X25.2 | 0,53X0,61 | 0,57X0,65 | 1/32 | SED1520 | COB | Y | Y |
8D -G12864A | 128X64 | 78.0X70.0 | 62.0X44.0 | 0,39X0,55 | 0,44X0,6 | 1/64 | S6B0108A | COB | Y | Y |
8D -G12864B | 128X64 | 105.0X60.5 | 72.0X40.0 | 0,48X0,48 | 0,52X0.52 | 1/64 | S6B0108A | COB | Y | Y |
8D -G12864C | 128X64 | 93.0X70.0 | 72.0X40.0 | 0,48X0,48 | 0,52X0.52 | 1/64 | S6B0108A | COB | Y | Y |
8D -G12864D | 128X64 | 113.0X65.0 | 72.0X40.0 | 0,48X0,48 | 0,52X0.52 | 1/64 | S6B0108A | COB | Y | Y |
8D -G12864E | 128X64 | 93.0X70.0 | 72.0X40.0 | 0,48X0,48 | 0,52X0.52 | 1/64 | ST7920 | COB | Y | Y |
8D -G19264A | 192X64 | 130665.5 | 104.0X39.0 | 0,46X0,46 | 0,51X0,51 | 1/64 | S6B0108A | COB | Y | Y |
8D -G19264B | 192X64 | 120X62.0 | 104.0X39.0 | 0,46X0,46 | 0,51X0,51 | 1/64 | S6B0108A | COB | Y | Y |
8D -G24064B | 240X64 | 180,0X65.0 | 132.0X39.0 | 0,53X0,53 | 0,49X0,49 | 1/64 | T6963C | QFP/COB | Y | Y |
8D -G240128A | 240 X 128 | 144X104 | 114X64 | 0,4X0,4 | 0,45X045 | 1/128 | T6963C | QFP/COB | Y | Y |
Principales clientes:
Embalaje y envío:
Embalaje: Caja de cartón, Cupboard, EPE, bandeja de blister, sobre la forma de embalaje, es hasta el tamaño de los productos,
según la demanda y la solicitud del cliente. Diferentes países no tienen el mismo requisito.
Envío: Expr ess Way como DHL,FedEx,EMS,UPS,envío aéreo,envío marítimo,cualquier método de envío que prefiera.
Forma de pago:
PREGUNTAS FRECUENTES:
- Quiero que la pantalla LCD tenga 8 dígitos y el tamaño del contorno sea 65x30x2.8mm...?
Respuesta: No hay problema. En primer lugar , por favor envíenos su documento de especificaciones/ dibujo
Si no tiene la especificación, también puede proporcionar sus muestras; le recomendamos la adecuada
2.esta LCD es justo lo que queremos, pero es de gran tamaño, ¿tiene usted cualquier tamaño más pequeño? Y el contenido de la pantalla debe cambiarse un poco.
Respuesta: Para el módulo LCD de tipo de segmento, si necesita modificar el tamaño del contorno o el contenido de la pantalla,
Se necesita un nuevo módulo de cristal LCD. Tenemos que abrir nuevas herramientas para usted.
3. Esta pantalla LCD es de tipo HTN, pero quiero tipo STN, ¿puedes hacer?
Respuesta: Es De acuerdo. , podemos cambiar por usted según su solicitud.
4. Quiero personalizar un nuevo módulo LCD. ¿puedes hacerlo?
Respuesta: Sí , podemos. Por favor, envíe su documento de dibujo. Si no lo ha hecho, por favor, adénteme el tamaño del contorno
De la pantalla LCD, información de la pantalla ( espesor del cristal, polarizador, Tipo de pantalla, modo conector,
Temp. De almacenamiento Temperatura de funcionamiento Tensión de suministro, dirección de visualización, condición de la unidad), podemos personalizar para usted.
5. ¿Cuál es el tiempo de la fabricación de herramientas?
Respuesta: En general, costará de 15 a 25 días después de la confirmación de la hoja de dibujo y el pago de cargo de herramientas,
podemos informarle de la hora exacta en que usted confirma el documento de dibujo.
6. ¿puede enviarnos muestras para su comprobación?
Respuesta: Sí. El pedido de muestras está disponible.
7. ¿Cuál es el tiempo de la primera?
Respuesta: Si tenemos existencias para las estándar, el tiempo de espera es un día después del pago. Si es la producción en masa para
los especiales , el tiempo de inicio es de unos 15-30 días. supongamos que podemos terminar antes, informaremos la información con antelación.
Nuestros Servicios:
1. Reparación gratuita en el plazo de un año después del envío de productos de nosotros.
2. Sustitución dentro de los 30 días siguientes al envío de los productos por problemas de los productos.
3. Podemos imprimir su logotipo y pegar su modelo no.en las cámaras.
4. Tenemos una larga cooperación con muchas compañías navieras y nuestro volumen de exportación es grande. Las compañías navieras
puede ofrecernos buenos descuentos.
5. Soporte técnico profesional . Tenemos un buen equipo de servicio posventa. Pueden resolver sus problemas a tiempo.
6.todos los productos serán inspeccionados y probados por nuestros ingenieros y QC/QA antes de su embalaje y envío.
7.clientes satisfactorios es lo más importante para nosotros.Si tiene algún problema o pregunta con respecto a nuestra transacción. por favor Contáctenos por correo electrónico o en línea. Se le dará respuesta en 24 horas.
8.Productos imágenes sólo para su referencia. Por favor, consulte la especificación. Podemos proporcionar los productos básicos en la especificación. O usted puede ofrecer su propia especificación o dibujo, podemos personalizar todo tipo de pantallas LCD para usted. Gracias por su amable apoyo siempre.
Si está interesado en nuestros productos, no dude en ponerse en contacto con nosotros a continuación!
BigBook International Co., limitado.
Persona de contacto: Echo Wang (Sra.)
