Información Básica.
No. de Modelo.
SWPA060180G5050R
frecuencia de funcionamiento
6-18ghz
potencia de entrada máxima
+10 dBm
potencia de salida (psat)
100 vatios
espurio
-60 Dbc
ganancia
50 db
Paquete de Transporte
Carton
Marca Comercial
SWT
Origen
China
Capacidad de Producción
3000 / 3 Months
Descripción de Producto

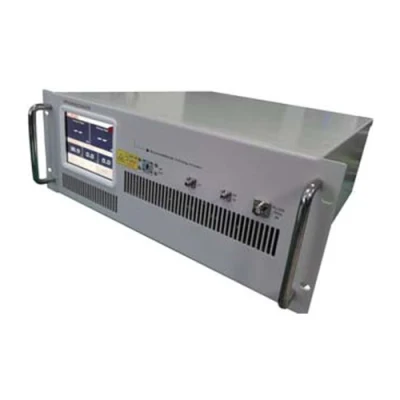

6-18GHz 50dB Ganancia 100W Potencia de salida ruido bajo Figura sólida Amplificador de alta potencia
ESPECIFICACIONES ELÉCTRICAS A 25˚C:
Nota:
CLASIFICACIÓN MEDIOAMBIENTAL:
ESPECIFICACIONES MECÁNICAS:
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
PREGUNTAS Y RESPUESTAS:
Q5: Fecha de entrega de la muestra por DHL/FedEx
ESPECIFICACIONES ELÉCTRICAS A 25˚C:
| Parámetro | Mín | Típico | Máx | Unidades |
| Rango de frecuencia | 6 | 18 | GHz | |
| Ganancia | 50 | DB | ||
| Planicidad de ganancia de señal pequeña | ±1,5 | DB | ||
| Ruido Figura | DB | |||
| Potencia de salida (PSAT) | 100 | Vatio | ||
| Espurio | -60 | DBC | ||
| Armónicos | -10 | DBC | ||
| Entrada VSWR | 2:1 | Relación | ||
| Tensión de entrada | 220VAC | |||
| Interfaz hombre-ordenador | Pantalla táctil LCD:FWDPower,REVPower,temperatura,voltaje,corriente | |||
| Interfaz de control de programas | RS232 y Ethernet | |||
1.refrigeración forzada por aire.
2.Protección contra sobretemperatura;Protección contra sobretensión;Protección contra sobrecorriente;
Protección contra VSWR sobre Rev.
2.Protección contra sobretemperatura;Protección contra sobretensión;Protección contra sobrecorriente;
Protección contra VSWR sobre Rev.
CLASIFICACIÓN MEDIOAMBIENTAL:
| Parámetro | Mín | Típico | Máx | Unidades |
| Potencia de entrada máxima | +10 | DBm | ||
| Temperatura de funcionamiento | -10 | +50 | ºC | |
| Temperatura de no funcionamiento | -20 | +70 | ºC | |
| Humedad relativa (sin condensación) | 90 | % | ||
| Altitud | POR DETERMINAR | pies | ||
| Choque / vibración | POR DETERMINAR |

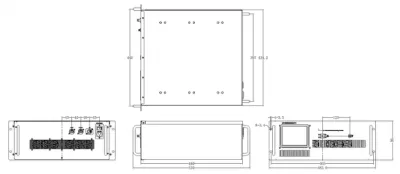

ESPECIFICACIONES MECÁNICAS:
| Parámetro | Valor | Límites | Unidades |
| Dimensiones | 3U | Milímetro | |
| Peso | 12 | Kg | |
| Entrada de conectores RF | SMA-F | ||
| Conexiones RF salida | WRD500 | ||
| Conectores de acoplamiento de salida | SMA-F | ||
| Impedancia | ohmios |
Nanjing Shinewave Technology Co., Ltd. Es una empresa especializada en la investigación y desarrollo, producción y venta de antenas de microondas RF, componentes activos y pasivos y subsistemas. El campo de productos de la empresa cubre una variedad de dispositivos de comunicación por microondas, incluyendo antenas antiinterferencias, amplificadores de potencia de RF, módulos T/R, VCO/dros, filtros de microondas, duplexores, fuentes de frecuencia y subsistemas relacionados, que se utilizan ampliamente en comunicaciones móviles, radar y otros campos.
Para satisfacer las necesidades especiales y las necesidades más altas de los clientes, además de los productos estándar, ofrecemos métodos de desarrollo de productos personalizados. Siempre ofrecemos a los clientes productos y servicios rápidos y de alta calidad.
PREGUNTAS Y RESPUESTAS:
Q1. ¿Puedo obtener una muestra antes de realizar un pedido a granel?
Sí, ofrecemos la muestra para todos los modelos pero con cargo.
Q2. ¿Qué debo hacer si no sé de frecuencia en mi país?
Por favor no dude en contactarnos con su consulta, encontraremos la frecuencia que necesita y le ofreceremos ayuda para sus problemas.
Q3. ¿acepta el pedido OEM/ODM?
Sí, podemos personalizar el logotipo de la Marca, los colores y las frecuencias.
Q4.Fecha de envío
| Muestra | 20 días hábiles |
| ≤50 unidades | 60 días hábiles |
| >50 pzs | 90 días hábiles |
| >200 pzs | Negociar |
Q5: Fecha de entrega de la muestra por DHL/FedEx
| EE.UU./Canadá/Europa/Asia | 3-5 días |
| Oriente Medio/Latinoamérica | 5-7 días |
| Africano | 3-7 días |
