Información Básica.
Descripción de Producto
Descripción:
Niobato de litio (LiNbO3) es un material ferroeléctrico adecuado para una variedad de aplicaciones. Su versatilidad es posible por la excelente electro-óptica no lineal, y las propiedades piezoeléctricas de la intrínseca material. Es uno de los más a fondo que se caracteriza electro-ópticos materiales, técnicas de cultivo de cristal y producir grandes cristales de alta perfección.
Aplicaciones:
Doblar la frecuencia de longitudes de onda >1μm y osciladores paramétrico óptico (OPOs) bombea a 1064 nm, así como el cuasi-fase de adecuación entre dispositivos (QPM);
Las células Pockel, Q-switches, y moduladores de fase.
Guía de onda de onda acústica superficial sustratos (Sierra) wafers.
Las propiedades ópticas y de físico:
| Estructura de cristal | Trigonal, espacio de grupo R3c |
| Parámetros de celda | A=0.515,c=13.863,Z=6 |
| El punto de fusión | 1255 +/-5ºC |
| Punto de Curie | 1140 +/-5ºC |
| La dureza de Mohs | 5 |
| Densidad | 4.64 g/cm 3 |
| Coeficiente de absorción | ~ el 0,1%/cm @ 1064 nm |
| Solubilidad | Insolubles en H2O. |
| Constante dieléctrica relativa | ΕT11/ε0: 85 |
| ΕT33/ε0:29.5 | |
| La expansión térmica. | ||a 2.0 x 10 -6/K @ a 25°C |
| Los coeficientes a 25°C | ||c, de 2.2 x 10 -6/K @ a 25°C |
| Conductividad térmica | 38 W /m @ /K 25º C. |
| Rango de la transparencia | 420 - 5200 nm |
| Índices de refracción | E n = 2.146, n = 2.220 o 1.300 nm @ |
| E n = 2.156 o 2.322, n = @ 1064 nm | |
| E n = 2.203 o 2.286, n = @ 633 m | |
| Homogeneidad de óptica | ~ 5 x 10 -5 /cm |
| Ecuaciones de Sellmeier ( L en mm) | N o 2 (l ) = 4.9048+0.11768/(l2- 0.0271690.04750) - L2 |
| N E 2 ( L) = 4.5820+0.099169/( l2 - 0.04443) - L2 de 0.021950 |
Especificaciones:
| Material | Grado de láser LiNbO3 |
| La orientación | ± 0.5o |
| Tolerancia dimensional | ± 0,1 mm |
| Calidad de la superficie | 20/10/Dig Scratch por MIL-O-13830B |
| La planeidad | Λ/8 @ 633 nm |
| Perpendicularidad | Arco de 5 min |
| El paralelismo | Mejor que el arco de 20 seg. |
| Apertura de clara | > Central el 90% |
| Recubrimiento AR | AR recubrimiento con R < 0,2% en el centro de la longitud de onda |

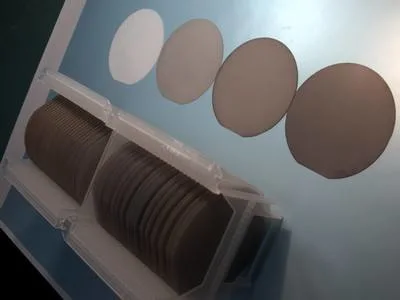

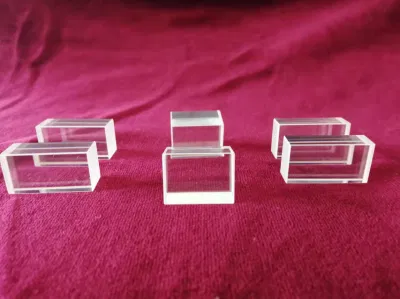

Imágenes del producto:
