Ln Lithium Niobate (LiNbO3) Crystal Sam Wafer <br />Cristal de Niobato de Litio (LiNbO3) de Ln, muestra de oblea
¡Somos una fábrica de obleas de cristal de niobato de litio (LiNbO3)! Descubre nuestra muestra de calidad Ln Lithium Niobate (LiNbO3) Crystal Sam Wafer.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Descripción del producto
  • Aplicación
  • Parámetros del producto
Visión General

Información Básica.

No. de Modelo.
FW-CRYSTAL
Marca Comercial
FineWin
Origen
China

Descripción de Producto

Descripción del producto

El niobato de litio (LiNbO3) es un material ferroeléctrico adecuado para una variedad de aplicaciones. Su versatilidad es posible gracias a las excelentes propiedades electro-ópticas, no lineales y piezoeléctricas del material intrínseco. Es uno de los materiales electro-ópticos más ampliamente caracterizados, y las técnicas de crecimiento de cristales producen consistentemente cristales grandes de alta perfección.

Aplicación

  • Duplicación de frecuencia para longitudes de onda >1μm y osciladores paramétricos ópticos (OPO) bombeados a 1064 nm, así como dispositivos de cuasi-fase coincidente (QPM);

  • Células Pockel, interruptores Q y moduladores de fase;

  • Sustratos de guía de ondas, obleas de ondas acústicas de superficie (SAW).

Propiedades físicas y ópticas:

Estructura cristalina  Trigonal, grupo espacial R3c
Parámetros de la celda             a=0.515,c=13.863,Z=6
Punto de fusión                1255 +/-5ºC
Punto de Curie                 1140 +/-5ºC
Dureza de Mohs             5
Densidad                     4.64 g/cm 3
Coeficiente de absorción         ~ 0.1%/cm @ 1064 nm
Solubilidad                   insoluble en H2O
Constante dieléctrica relativa   εT11/ε0: 85
εT33/ε0:29.5
Expansión térmica             ||a, 2.0 x 10 -6/K @ 25ºC
Coeficientes a 25ºC          ||c, 2.2 x 10 -6/K @ 25ºC
Conductividad térmica         38 W /m /K @ 25ºC
Rango de transparencia          420 - 5200 nm
Índices de refracción            n e = 2.146, n o = 2.220 @ 1300 nm
n e = 2.156, n o = 2.322 @ 1064 nm
n e = 2.203, n o = 2.286 @ 633 m
Homogeneidad óptica ~ 5 x 10 -5 /cm
Ecuaciones de Sellmeier ( l en mm)                  n o 2 (l ) = 4.9048+0.11768/(l2- 0.04750) - 0.027169l2
n e 2 ( l) = 4.5820+0.099169/( l2 - 0.04443) - 0.021950 l2



Parámetros del producto



Material                                          LiNbO de grado láser3
Orientación             ±0.5o
Tolerancia dimensional ±0.1mm
Calidad superficial 20/10 Rayadura/Defecto según MIL-O-13830B
Planitud λ/8 @ 633 nm
Perpendicularidad          5 minutos de arco
Paralelismo             mejor que 20 segundos de arco
Apertura clara          > Central 90%
Recubrimiento AR             Recubrimiento AR con R < 0.2% en longitud de onda central

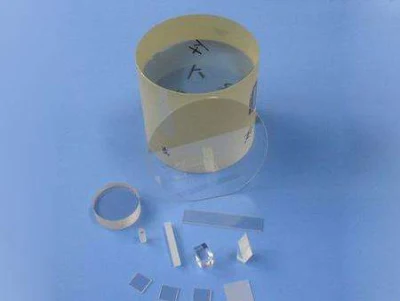

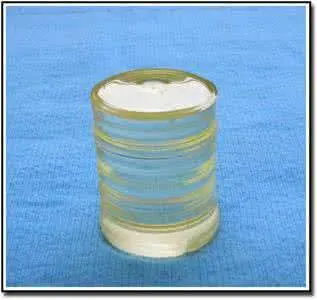

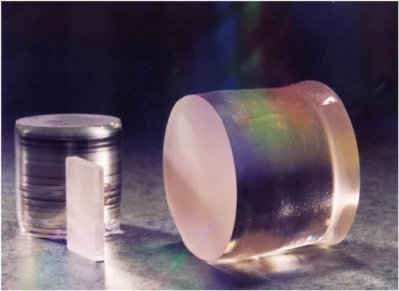

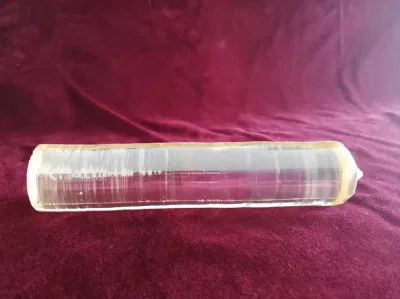

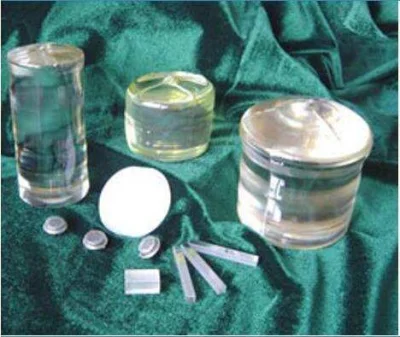

Imágenes del producto:
Ln Lithium Niobate (LiNbO3) Crystal Sam Wafer
Ln Lithium Niobate (LiNbO3) Crystal Sam Wafer
Ln Lithium Niobate (LiNbO3) Crystal Sam WaferLn Lithium Niobate (LiNbO3) Crystal Sam Wafer
