Información Básica.
No. de Modelo.
ET-PAU100W
ganancia
40-50db
frecuencia
personalizado
conector rf
sma-50k u otro personalizado
rizado en banda (db)
<3db
impedancia (ohmios)
50
corriente de alimentación
<11a
potencia de entrada
<20dbm
interfaz de monitor
rs-485 o rs232 u otros personalizados
Paquete de Transporte
Carton Packing
Especificación
2/5/10/20/40/50/100 watts
Marca Comercial
ETENDA
Origen
Shenzhen
Capacidad de Producción
500PCS/Month
Descripción de Producto

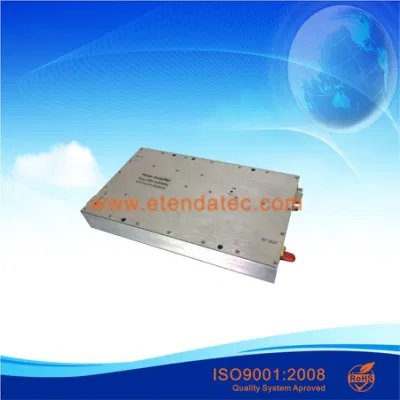

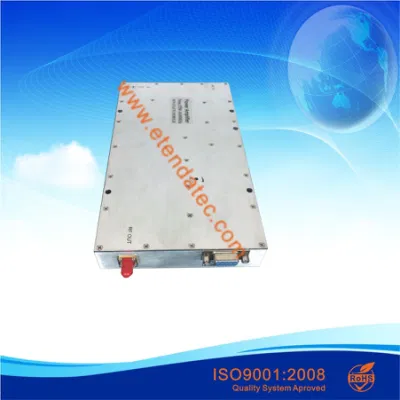

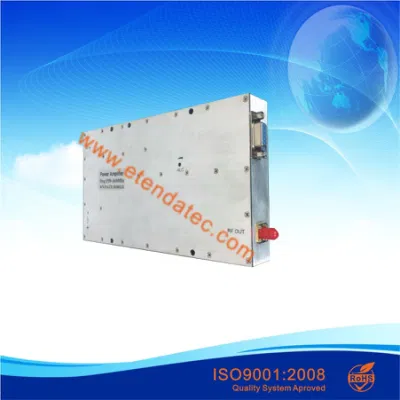

100-1000m 100W amplificador de potencia de RF/módulo de PA/amplificador de RF/amplificador inalámbrico/alta potencia de RF Amplificador/módulo amplificador RF/amplificador lineal
Todos los parámetros de PA pueden ser personalizados en función de su solicitud, si tiene algún parámetro personalizado pls Contáctenos libremente,
Especificaciones técnicas
Descripción de la función de monitorización :
Todos los parámetros de PA pueden ser personalizados en función de su solicitud, si tiene algún parámetro personalizado pls Contáctenos libremente,
Especificaciones técnicas
| Frecuencia (MHz) | 100-1000M |
| Potencia de entrada | ≤10dBm |
| Potencia de salida (W) | 50±1(100W) |
| Rango ALC (dB) | ≥25 |
| Rizado en banda (dB) | ≤3 |
| Ganancia (dB) | 50 o personalizado |
| Rango de ajuste de ganancia (dB) | >1dB/31 STEP o personalizado |
| Linealidad de ajuste de ganancia (dB) | ≤±1 |
| Impedancia (ohmios) | 50 |
| VSWR | ≤1,4:1 |
| Tensión (V) | DC+28 |
| Corriente de alimentación | ≤10A |
| Conector RF | SMA-50K u otro personalizado |
| Interfaz de monitor | RS-485 o RS232 u otro personalizado |
| Supervisión de protocolos de comunicación | Utilice el protocolo Fabricantes o personalizado |
| Temperatura de funcionamiento | -40~+65 grados |
| Temperatura de almacenamiento | -55 a +85 grados |
| Humedad de funcionamiento | 0 a 90%, relativo |
| Color de superficie | Óxido conductor de color metálico y otros colores personalizados |
| peso | ≤1,5KG |
| Observación | Módulo con protección contra cortocircuito o circuito abierto de salida |
Descripción de la función de monitorización :
| No | Función de monitorización | Descripción | |
| 1 | consulta | ALARMA DE PA | Cuando falla un amplificador de alarma |
| 2 | ALARMA SWR | La reflexión de salida del amplificador es demasiado grande, VSWR supera las 3:1, se genera una alarma | |
| 3 | Alarma de exceso de temperatura | La temperatura interna del módulo supera los 85 ºC, genera una alarma y apaga el amplificador hasta que la temperatura vuelva a ser inferior a 65 ºC, vuelve a abrir el amplificador | |
| 4 | Alarma de potencia de salida excesiva | Cuando la potencia de salida supera la potencia nominal completa 2dB es una alarma | |
| 5 | Detección de potencia de entrada | Precisión de ± 1dB | |
| 6 | Detección de potencia inversa | Precisión de ± 1dB | |
| 7 | detección de potencia de salida | Detección del amplificador de potencia de salida real,precisión de ± 1dB | |
| 8 | Detección de temperatura | Temperatura de funcionamiento del módulo de detección, rango de detección: -25 ~ +90 ºC, precisión de ± 3 ºC | |
| 10 | SWR | Detección del puerto de salida del amplificador VSWR rango de 1,2 ~ 4,0 | |
| 11 | consulta y conjunto | Conjunto de atenuadores PA y consulta | Establecer y consultar el valor de ATT |
| 12 | Consulta y conjunto de conmutación de PA | Consultar y establecer el estado del amplificador de tubo abierto | |
