Información Básica.
No. de Modelo.
ET-PAT20W
potencia de salida
2/5/10/20/40/50/100 vatios
ganancia
40-50db
frecuencia
personalizado
conector rf
sma-50k u otro personalizado
rizado en banda (db)
<3db
impedancia (ohmios)
50
corriente de alimentación
<6,5a
potencia de entrada
<20dbm
interfaz de monitor
rs-485 o rs232 u otros personalizados
Paquete de Transporte
Carton Packing
Especificación
2/5/10/20/40/50/100 watts
Marca Comercial
ETENDA
Origen
Shenzhen
Capacidad de Producción
500PCS/Month
Descripción de Producto

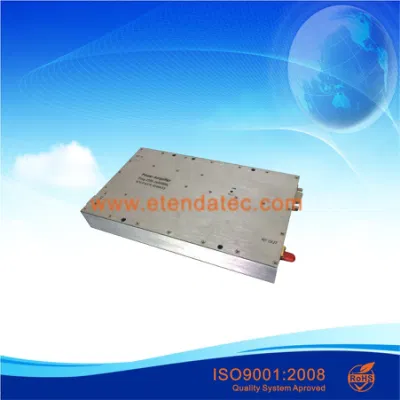

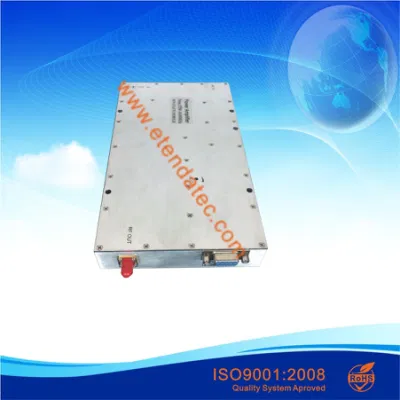

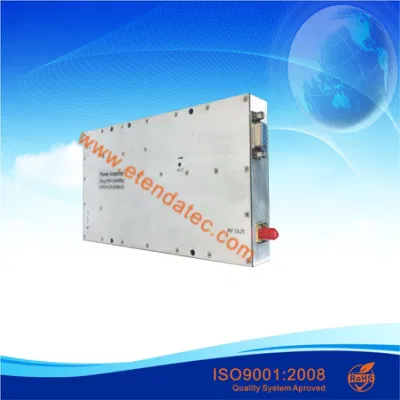

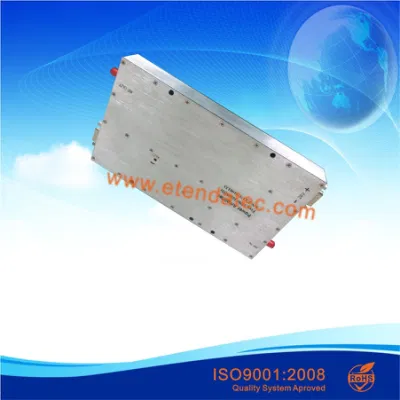

Tetra 20W AMPLIFICADOR DE POTENCIA RF
Todos los parámetros de PA Se puede personalizar dependen de su solicitud, si tienes alguna parámetros personalizados póngase en contacto con nosotros libremente
Especificaciones técnicas
Función de vigilancia Descripción :
Todos los parámetros de PA Se puede personalizar dependen de su solicitud, si tienes alguna parámetros personalizados póngase en contacto con nosotros libremente
Especificaciones técnicas
| La frecuencia (MHz). | 380-390 o personalizado |
| Alimentación de entrada. | ≤20dBm |
| La potencia de salida(dBm) | 43±1(20W ). |
| Rango de ALC (dB) | ≥25 |
| Rizado en banda (dB) | ≤3 |
| Ganar (dB) | 50 o personalizado |
| El rango de ajuste de ganancia (dB) | > 31/1dB paso o personalizado |
| La linealidad de ajuste de ganancia (dB) | ≤±1 |
| La planeidad de ganancia (dB) | ±0, 5(máx. ). |
| Impedancia(ohmios). | 50 |
| VSWR | ≤ 1, 4: 1 |
| El voltaje(V). | DC+28 |
| Corriente | ≤6.5A |
| Conector de RF | SMA-50K u otros personalizado |
| La interfaz de monitor | RS-485 o RS232 o otros personalizado |
| Seguimiento de protocolos de comunicación | Utilice el protocolo de los fabricantes o personalizado |
| La temperatura de trabajo | -40~+65 grados |
| La temperatura de almacenamiento | -55 a +85 grados |
| Humedad de funcionamiento | 0 al 90%, en relación |
| Color de la superficie | Color óxido de metal conductor y de otro color personalizado |
| El peso | ≤ 1, 6 kg |
| Comentario | Con la salida del módulo de cortocircuito o protección de circuito abierto |
Función de vigilancia Descripción :
| No. | Función de vigilancia | Descripción | |
| 1 | Consulta | Alarma de PA | Cuando una alarma fallo amplificador |
| 2 | Alarma de SWR | La reflexión de salida del amplificador es demasiado grande, VSWR supera las 3: 1, se genera una alarma | |
| 3 | A lo largo de la alarma de temperatura | La temperatura interna del módulo supera los 85 ºC, genera una alarma y apagar el amplificador hasta que la temperatura vuelve a por debajo de 65 ºC, vuelva a abrir el amplificador | |
| 4 | A lo largo de la Alarma de la potencia de salida | Cuando la potencia de salida supera la máxima potencia nominal de 2dB es una alarma | |
| 5 | La detección de alimentación de entrada. | La precisión de ± 1dB | |
| 6 | Detección de alimentación inversa | La precisión de ± 1dB | |
| 7 | La detección de la potencia de salida | La detección de la salida del amplificador de potencia, precisión de ± 1dB | |
| 8 | La detección de temperatura | Módulo de detección de temperatura de funcionamiento, rango de detección: -25 +90 ºC ~ la exactitud de ± 3 °C. | |
| 10 | Los cables de acero | La detección de puerto de salida del amplificador VSWR rango de 1.2 ~ 4.0 | |
| 11 | Consulta y establecer | Atenuador de PA y consulta | Establecer y consultar el valor de la ATT |
| 12 | PA pasar consulta y establecer | Consulta y establecer el estado amplificador de tubo abierto | |
