Descripción de Producto

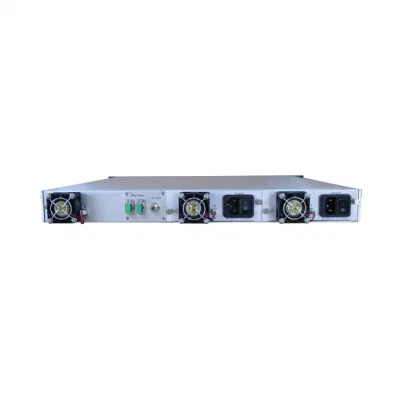

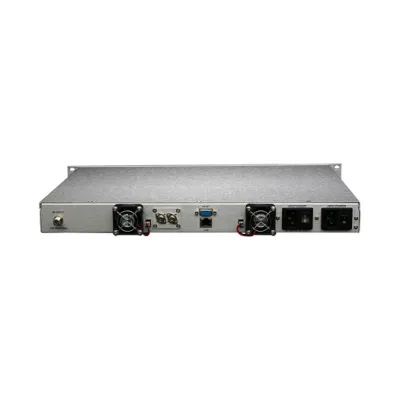

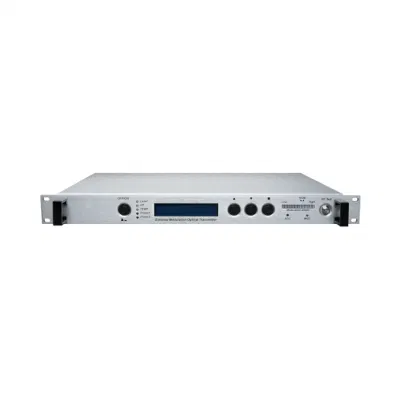

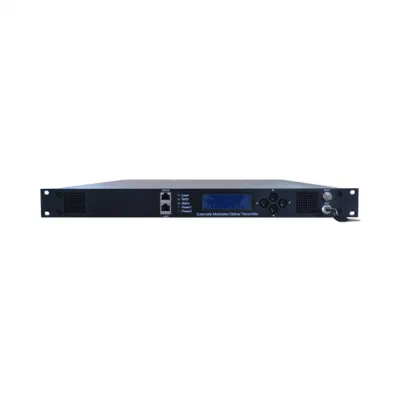

HT8500HU (longitud de onda de la UIT ajustable)
CATV Modulación externa transmisor óptico equipo óptico
GT es la conocida fabricación en analógico externamente transmisor óptico modulada en el mundo. Huatai HT8500H que concuerda con la técnica de la industria internacional actual es un estándar de 1550nm transmisor óptico modulada desde el exterior. Fuente de luz de la unidad de todo el ancho de banda estrecho adopta ( 0,65 MHz ), bajo ruido, de onda continua de la DFB laser, que es propicio para reducir la influencia de la dispersión. Toda la modulación de señal de la unidad especial de CATV LiNbO3 adopta el modulador externo de la empresa estadounidense y Huatai control optimizado la tecnología con la propiedad intelectual independientes , por lo que puede llegar a altos índices de en el dorso de la CNR ≥ 54 dB, CTB ≤ -65dB, Pep -65dB, SBS ≤: 13, 16, 18dBm ajustable . Toda la unidad está equipada con una perfecta comunicación RS232, la interfaz de administración de red SNMP, 1+1 back-up , fuente de alimentación conectables en función disponible, la temperatura del chasis auto-control.
HT8500H, tipo estándar transmisor óptico modulada externamente con alto índice, alta fiabilidad y excelente rendimiento económico, es aplicable para los enlaces principales enlaces y red de distribución en grandes y medianos de la estación de CATV cabecera.
1. Alto rendimiento: en el exterior de la tecnología láser moduladas, ningún pitido, distorsión de baja dispersión, la alta tasa de extinción, con una excelente característica dentro de 47~862MHz.
2. Competencias 1+1 de alimentación conectables en caliente , arriba función disponible.
3. El ancho de banda estrecha (0,65MHz), niveles de ruido, la DFB laser de onda continua, es propicio para reducir la influencia de la dispersión.
4. El ancho de banda hasta 47~1000MHz .
5. El CNR ≥ 53 dB y excelente CTB, Pep índice.
6. SBS: 13, 16, 18dBm ajustables.
7. La longitud de onda estándar ITU ±200GHz (±1.6Nm) ajustable.
8. AGC/MGC modo es opcional en el lugar. OMI puede ser optimizado en el lugar.
9. Interfaz de comunicación RS232 perfecto.
10. La función de gestión avanzada de red SNMP.
11. La temperatura de cuerpo auto-control.
12. Excelente P/P ratio.
1. Se utiliza en los enlaces principales enlaces y red de distribución en grandes y medianos de la estación de CATV cabecera.
La transmisión digital híbrido analógico >200Km (con compensación de dispersión).
La transmisión digital pura (sin compensación de dispersión) >400Km.
(Con compensación de dispersión) >700Km.
2. HT8500HU la UIT la longitud de onda ajustables, aplicable al servicio de valor agregado de fibra óptica DWDM de sistemas CATV y sistema de compensación de dispersión de CFG.
3. Puede ser utilizado en la rama FTTH que ha elevado el índice del sistema de la demanda. Punto a Punto>65Km, Pep ≤ -65dB. Puede proporcionar una alta cualificación y fiable servicio de valor agregado como RFTV, IPTV y VOD para los usuarios secundarios. También puede evitar la limitación de la CSO deterioro y la distancia de transmisión causadas por el pitido de láser para la adopción de 1550nm transmisor óptico de modulación de directo.
| El rendimiento | Index | Suplemento | |||
| Optical Función | Longitud de onda de funcionamiento | (Nm). | 1548~1563 | HT8500HC | |
| La UIT-TG.692 | HT8500HU | ||||
| El rango de longitud de onda ADJ. | (Nm). | ±1,6 ( ±200 GHz ). | HT8500HU | ||
| La longitud de onda de modo ADJ. | ±0,05 nm stepping | HT8500HU | |||
| La estabilidad de la longitud de onda | (Pm/ºC) | -1~0 | Tc=20~70ºC | ||
| Grosor de línea | (MHz). | Típ=0,65. | Aam( △λ ) ( ancho completo -3dB ). | ||
| Modo de lado la relación de la represión | (DB) | ≥45 | SMSR | ||
| La intensidad de ruido equivalente | (DB/Hz). | ≤-160 | RIN ( 20~1000MHz ). | ||
| Número de puerto de salida | 2 | ||||
| La potencia de salida de cada puerto | (DBm) | 13, 12, 11, 10, 8.5, 7.0, 4.5 | 2×5,2×7, 2×9, 2×10, 2×11 , 2×12 , 2×13 | ||
| La pérdida de retorno | (DB) | ≥50 | |||
| Conector de fibra óptica | SC / APC | Opcional LC / APC,FC/APC | |||
| La característica de RF | El ancho de banda de trabajo | (MHz). | 47-862 | Opcional 47~ a 1000MHz | |
| El nivel de entrada | (DBmV) | 18~28 | AGC | ||
| La planeidad | (DB) | ≤±0.75 | 47~862MHz | ||
| ≤±1.5 | 862~1000MHz ( opcional ). | ||||
| La pérdida de retorno | (DB) | >16 | |||
| Impedancia de entrada | (Ω) | 75 | |||
| Puerto de RF | F-hembra | ||||
| Función de enlace | Canal de transmisión | PAL-D/60CH | PAL-D/99CH | ||
| CNR1 | (DB) | ≥ 53,0 | ≥ 51,5 | Volver atrás | |
| El CNR2 | (DB) | ≥ 51,5 | ≥ 49,5 | 65km de fibra óptica, 0dBm recibir | |
| CTB | (DB) | ≤-65 | ≤-65 | ||
| Pep | (DB) | ≤-65 | ≤-65 | ||
| SBS restringir | (DBm) | 13, 16, 18 | Ajustable | ||
| Característica general | La interfaz de administración de red SNMP | RJ45 | |||
| La interfaz de comunicación | RS232 | ||||
| Fuente de alimentación | (VAC). | 90~265 | 50 / 60 Hz | ||
| (Cc) | -48 | 30~72 | |||
| Consumen energía | (W) | ≤50 | Una fuente de las obras | ||
| El trabajo temp. | (ºC) | -5~65 | Máquina automática de control de temperatura. | ||
| Temperatura de almacenamiento. | (ºC) | -40~85 | |||
| Humedad relativa | (%) | 5~95 | |||
| Tamaño (W)x(D)x(H) | 19×15,2×1,75 | S-TYPE | |||
| 19×17,9×1,75 | Tipo L | ||||
1. ¿Cuáles son las condiciones de pago de pago?
Por lo general, aceptamos T/T, PayPal, Western Union, y aseguramiento de la Comercio Alibaba. Puede seleccionar los términos de pago que es más conveniente para usted.
2. ¿Qué pasa con el tiempo?
Normalmente, si hay stock, enviamos la mercancía dentro de 5-7 días hábiles después del depósito está confirmado. Si está fuera de stock, el plazo de entrega depende.
3. ¿Qué tal el envío?
Cuando el paquete es pequeño, vamos a entregar las mercancías a través de FedEx Express internacional como , DHL y UPS, TNT, y así sucesivamente. Servicio de entrega puerta a puerta será proporcionado; mientras que las mercancías han elevado peso y volumen, sugerimos el uso de aire o mar del envío.
4. Se puede hacer OEM para nosotros?
Sí, si existe una cierta cantidad del pedido, podemos hacer OEM incluida la impresión, logotipo y el modelo personalizado para usted.
5. ¿Cuáles son las ventajas de sus productos?
A. de buena calidad y precios competitivos
B. el estricto control de calidad durante el proceso de producción.
C. operaciones profesionales en los procesos de producción, ventas, montaje, embalaje y envío
D. El buen servicio post-venta. Soporte técnico profesional en línea. Además, si existe algún problema de las mercancías, nos ayudará a resolver el problema o la sustitución de los bienes
6. ¿Qué hay de la garantía?
Hay 12 meses para la garantía. Mientras que la garantía no es responsable de los roto por la violencia o actualizados con otras marcas.
